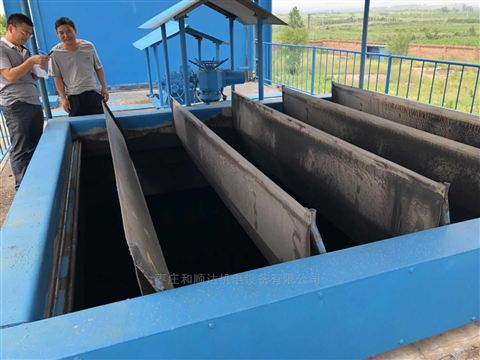

礦井主通風機垂直插板風門/礦用主通風機電動插板風門安裝在回風立井井口地面風道中，每個風井井口含兩組風門；能滿足一風機正常運轉，另一風機可進行準備、測試和進行檢修維護的需要。當風道立式對開風門關閉時，打開風道與風機連接處立式單開風門，可通過風道頂部的水平插板風門進風，以便對風機進行性能測試。



主風機風門也叫電動側開式插板風門設計輕巧，密封性能好，運行時啟閉轉動靈活，位置正確，具有流體阻力小，開閉較省力，介質流向不受限制，維護方便等優點，由內、外框架（門槽）、門板、行走方鋼、導軌、齒輪、齒條、電動執行器等組成主要用于煤礦通風系統風井口風機前后的風道上作截流空氣之用，有全開和全關的功能，不可作調節風量之用，該型風門質量結實，使用安全系數較高，非常適全煤礦主風機的配套使用，不管主風機的軸功率多大都可以進行完全配套，牢固結實的品質，美觀大方的樣式，盡善盡美的售后，讓該型風門的回購率大大提升。

電動側開式插板風門工作原理 風門運行需關閉時，按關門按鈕，電機受電驅動，經減速機后，帶動主軸齒輪回轉，通過齒輪傳動使行走方鋼齒條產生位移，從而帶動門板行走。門板關閉時進入內框架門槽里，使風道介質完全隔斷，由于門板平面四周鑲有密封條，所以風門關閉后使介質不能泄露到門的另一面。 風門需開啟時，按開門按鈕，門板進入外框架門槽里，由于外框架是全封閉的，所以當門板開啟時介質是不會外泄露的。 風門的啟閉到位是靠執行器內部行程開關控制停止的，所以門的啟閉到位行程只要調整執行器內部控制系統即可



礦主扇風機一般均采用一臺使用一臺備用的布置方案，當一臺運行另一臺備用時，為了防止備用風機倒轉和便于檢修，則需在風機的進出口設置風門。現在煤礦的設計產能越來越大，所需風量也越來越大，相應的風道斷面尺寸也越來越大，傳統的百葉窗式風門和老式的插板風門因功能局限性已沒法滿足目前的工況。我們引進了國外先進技術并吸取了國內其它行業類似產品的優點，結合了眾多煤礦、設計院的使用及設計經驗和反饋信息，設計制造出了CBM型電動側開式插板風門，簡稱新型側開風門。它可以在幾十秒鐘內完成對截面積達幾十個平方的風道實現幾乎100%的關斷，方便風機切換、檢修，并能降低壓損，提高風機有效運行效率。
