主扇風門

主通風機風門

名稱:主通風機風門

分類:主扇風門

咨詢熱線:13345287774

聯系我們

詳細說明:

煤礦主扇風機風門(主通風機風門)由執行機構、推拉式風門和連接軸三部分組成,具有結構緊湊、操作便捷的優點。
主通風機風門執行機構的技術參數及運行原理
新風門采用的是 DZ380 型電動執行機構。該機構是一種多回轉電動執行機構,被廣泛地用于閘閥和截止閥等做直線運動的各種閥門的自動化控制。該執行器的控制腔被進行了擴大,可用于增設電氣控制無源點、單項電機電容、閥位反饋信號燈等電氣元件,在保證經濟性的同時增強了機構的適用性。
1)適用范圍:DZ380 型電子式控制器的適配為三相四線制的 380 V×(1±15%)(AC)電源,通過模塊和接觸器一起實現電機的開、關和停操作??稍? 30~75℃的溫度下、90%以下的相對濕度下工作。
2)控制精度:當處于自動位置時,通過自動調整停止零位設定。死區位置有 0.5%、1%、1.5%、2%、
2.5%、3%、4%、5%擋位。
3)輸入信號:開度輸入信號為電位器信號,500~ 5 000Ω。調節輸入信號的范圍為 4~20 mA(DC),輸入負載的阻抗不大于 150 Ω。
4)輸出信號:開關控制信號通過可控硅輸出。輸出的負載能力超過 500 Ω。閥門位置的反饋輸出信號在 4~20 mA(DC,隔離)之間。
5)工作原理:該型號的控制機構采用的是十進制,控制精度較高。通過減速箱內的大傘齒輪和小傘齒輪一對帶動中傳小齒輪運轉,行程控制機構在其控制下工作[2]。當行程控制器調試完畢后,控制器會
在輸出軸的帶動下運轉到設定的位置,同時凸輪會轉動 90°,帶動微動開關切斷電動機的電源,電動機就會停止運轉,采用此種方式完成電動機的行程控制。
主通風機風門及運行原理
風門由厚度為 1 cm 的鋼板切割焊接而成,大小為 400 cm×300 cm×44 cm 的整體。在風門的底部焊接有齒條,其通過傳動軸與執行機構連接,當執行機構的電機開始運轉時,在傳動軸的帶動下完成風門的開合。

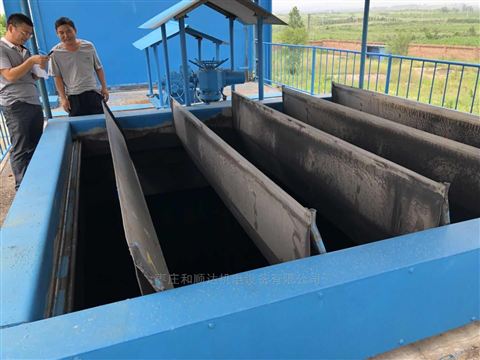

主通風機風門

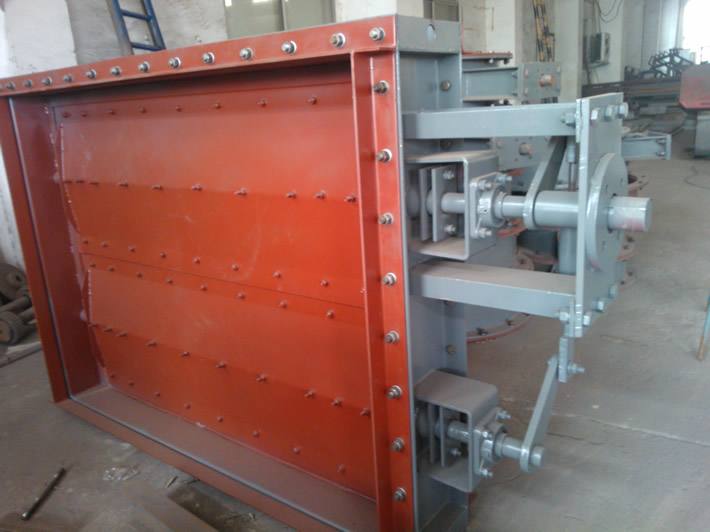

主通風機風門
?
