自動風門是通風系統中的重要設施，在實際應用中，只有掌握了自動風門的工作原理，加強系統的日常管理與維護，才能充分發揮其各項功能，實現安全運行
雙頁平衡自動液壓風門結構特征

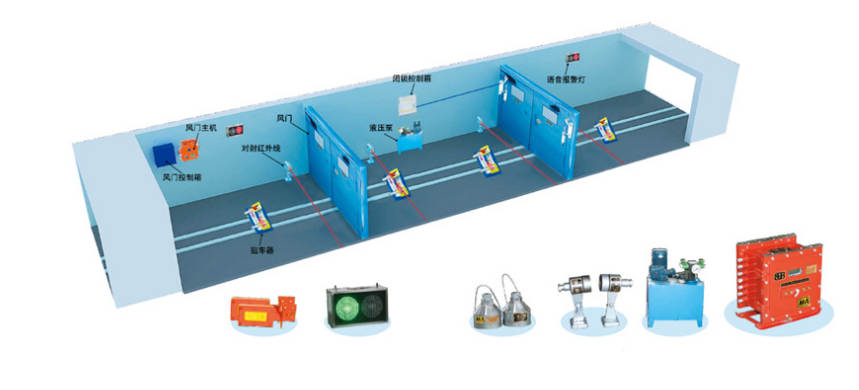

雙頁平衡自動液壓風門由風門、風門連桿、液壓泵、液壓推進缸等組成，液壓推進缸的一端固定在風門扇上，另一端固定在風門框上。電氣部分由防爆電機、控制器、光控接收頭、按鈕、聲光報警器、位置傳感器等組成，通過接線端子和接線盒與外圍設備連接。控制器位于兩風門之間，聲光報警器分別懸掛在A門和B門上方，位置傳感器分別安裝在A門和B門適當位置。

雙頁平衡自動液壓風門工作原理

行人通過風門時，可用手動按鈕或礦燈照射光控接收頭操作風門自動啟閉，行車通過風門時，司機無需下車，使用遙控器（0一5）控制風門啟、閉。

雙頁平衡自動液壓風門在白水煤礦的應用當控制單片機接收來自A門和B門內外側的按鈕、光控或遙控信號后，控制單片機經過對接收信號和風門位置信號的比較處理，輸出相應的開閉控制信號給A門或B門控制箱，同一時間只允許一個風門動作，控制A門或B門液壓電機的反或正轉，推動油缸完成一次打開或關閉風門的操作。

A、B兩個風門各安裝一個位置傳感器，為單片機提供A門和B門的開閉信號，此信號經單片機處理，保障了A門和 B門不可以同時打開，從而實現了兩道風門電器閉鎖。



液壓工作原理

工作原理電液推桿以電動機為動力源，通過電動機正（反）向旋轉，使液壓油通過雙向齒輪泵輸出高壓油，經油路集成塊，送至工作油缸，實現活塞的往返運動。

過載保護原理電液推桿工作時，如活塞桿受外力超過額定的輸出力或活塞故障分已經到了終點，電機仍在轉動，這時油路中高壓油增高到調定的壓力，溢流閥迅速而準確地溢流，實現過載自動保護。電機雖在轉動，但過負荷不會燒毀。

自鎖原理電液推桿的油路集成塊中設計了壓力自鎖機構，電機停止轉動，活塞桿立即停留在一定位置，壓力油處于保壓狀太
