詳細說明：

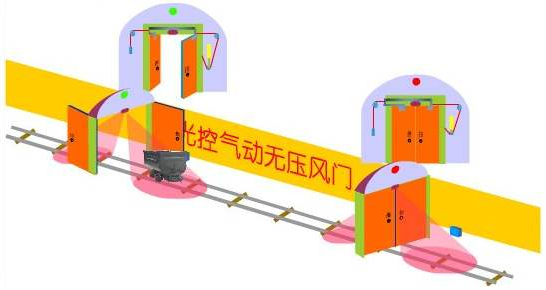

光控自動無壓風門是一種光控氣動無壓風門，此風門包括三部分：無壓風門門體部分、驅動裝置和控制裝置。該風門門體結構簡單、具有強度高、密封嚴密等優點。控制部分采用紅外探測、汽缸驅動和氣動控制箱組成。
光控自動無壓風門控制過程
風門的控制部分由光控自動風門控制裝置的控制電路（含紅外探頭）、氣源三聯件、電磁換向閥、汽缸等組成。風門控制過程如下：當有物體在紅外傳感器的探測范圍之內移動，即紅外傳感器接受到信號之后，內部電路接通，向外輸出低電平，控制電路中的常開開關閉合，與常開開關相連的防爆線圈得電，電磁換向閥動作，高壓氣體流向改變，汽缸動作，推桿伸出，拉動鋼絲繩，打開風門
風門打開后，當紅外傳感器沒有信號輸入時，即沒有低電平輸出給控制電路，延時電路接通。延時時間到，常開開關斷開，防爆線圈失電，電磁換向閥恢復高壓氣體的初始流向，汽缸推桿縮進，風門依靠配重重量自行關閉
風門的開啟是通過汽缸推桿作用在鋼絲繩上的壓力，然后由鋼絲繩拉動四連桿機構一起運動，打開風門；關閉時，汽缸推桿無作用力在鋼絲繩上面，通過配重重量拉動四連桿機
構運動，風門自動關閉。在此過程中，電磁換向閥起到了很重要的作用，通過它改變氣體流向，決定汽缸的運動方向，控制風門的自動開啟關閉。
自動風門的氣動裝置主要由氣源三聯件、電磁換向閥及汽缸組成。氣源三聯件包括過濾器、減壓閥和油霧器三部分，有過濾、凈化、調壓驅動空氣的作用。高壓氣體首先流入三聯件，經過換向閥再流入汽缸，控制汽缸的動作。下面以圖 3 來表示防爆線圈得電前后氣體的流向變化。
自動風門三種控制方式的設計
上述光控自動無壓風門是由紅外傳感器采集信號控制。當紅外探頭出現故障時，風門就不能實現自動開啟。如果增加一個本安型按鈕，在紅外探頭出現意外故障時，行人可以通過操作按鈕打開風門。增加一種本地控制方式，加強了風門的可靠性與穩定性。另外，監測監控系統在礦井通風中的具有著重要作用。監測監控系統要求操作人員在地面控制機房能夠實時了解井下被監測監控對象的狀態及變化過程，并能夠對對象進行控制。風門作為通風系統中控制風流流向的重要構筑物，若將風門的控制系統接入監測監控系統，地面操作人員不僅能夠監測到井下風門的開啟關閉狀態，豐富“可視化”內容，還能實施遠程控制，某些特殊情況下在地面就能控制井下風門的開啟關閉。
紅外傳感器工作原理
紅外線傳感器有熱釋電型和光子型兩種，本文中用到的是熱釋電紅外線傳感器，它是80 年代發展起來的一種新型高靈敏度探測元件。探測元件能以非接觸形式檢測出人體輻射的紅外線能量的變化，并將其轉化為微弱的電壓信號，經裝在探頭內的場效應管放大后向外輸出，并可驅動控制電路。光控自動無壓風門將紅外探頭裝在風門兩側距離 5m 左右的地方，當探頭的檢測區域內有行人或車輛活動時，它就會處理并輸出信號，接通外部電路，實現風門自動打開。
本安型按鈕工作原理
本安型按鈕接線原理圖見圖 4。圖中，VCC 接電源正端，GND 為公共端，發光二極管正向串聯在 VCC 端和 GND 端兩端，S 端的作用相當于紅外傳感器中的信號端，1、2、3、4為四個靜觸點。當按鈕未按下時，與按鈕相連的動接觸片與常閉開關 1、2 觸點相連，發光二極管正向導通發光，表明 VCC 端和 GND 端處于導通狀態；按下按鈕后，動接觸片與常開開關 3、4 觸點相連，S 端和 GND 端導通，向外輸出低電平給控制器，驅動電磁換向閥改變氣體流向，風門自動打開。同時 VCC 端和 GND 端斷開，發光二極管不發光。當松開按鈕后，動接觸片在彈簧的壓力下恢復原狀。
