名稱:ZMK127(Y)型電液全自動無壓風門
分類:液壓自動無壓風門
咨詢熱線:13345287774
聯系我們
詳細說明:
ZMK127(Y)型電液全自動無壓風門(以下簡稱全自動風門)是普通手動風門的升級換代產品,實現了風門的自動控制、電液開啟(或氣動開啟)、電氣閉鎖、到位檢測、聲光報警等多項重要功能。與手動風門相比,在產品安全性、使用方便性等方面,實現了較大的提高。
ZMK127(Y)型電液全自動無壓風門的基本功能如下所示:
全自動控制狀態下,車輛及人員通過時,風門自動打開,車輛或人員經過后自動關閉,無需人力開啟,方便實用。
兩道風門之間實現了電氣和機械雙重閉鎖,安全避免了兩道門都打開的情況,安全可靠。
具備手動控制功能,可利用遙控器或手動按鈕來人為的控制風門的打開和關閉。
每道風門均采用反風設計,保證了在礦井停電情況下可依靠人力開閉風門。
具備應急解除閉鎖功能,特殊情況下,可解除兩道風門的閉鎖,是兩套風門全部鎖定在打開狀態。
具備LED顯示報警和語音報警兩種報警方式,車輛經過時,可發出多種語音提示信號,故障狀態下可發出聲光報警信號。
工作原理說明:
一套全自動風門由兩道單式風門主體、一套機械閉鎖裝置、一套電控系統、兩套動力傳動裝置、兩套動力傳動裝置、兩套聲光報警顯示器、兩套紅外線傳感器、兩套位置傳感器、兩套手動控制按鈕組成。
每道單式風門主體由兩扇門和一套門框組成,為雙扇對開結構,該結構開啟時,較好的達到了平衡內外風壓的目的,對于門框的沖擊力小,可靠耐用,配有透視窗,以方便對風門兩側的情況進行觀察。
自動狀態:

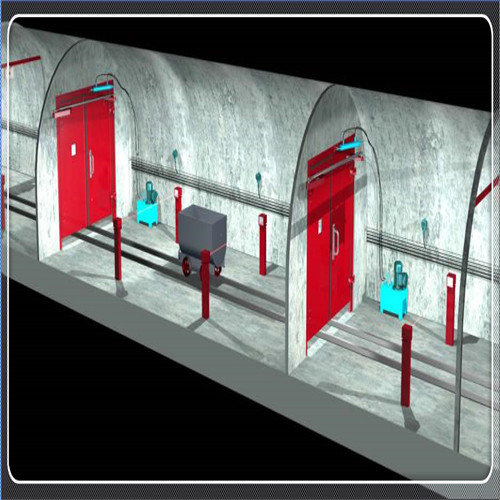

兩道風門兩端的巷道壁上分別安裝紅外線傳感器,在風門的兩端形成檢測線,當行人或車輛由巷道的任一方進入時,傳感器自動檢測并為控制設備提供信號,當A門有人經過時,傳感器發出信號,A門動力源電,打開A風門,風門上裝有傳感器,檢測風門的閉、合狀態(此信號可傳達地面調度室,以方便地檢測風門關閉情況)。在A門打開時,聲光報警裝置得到觸發信號,發出提示警示語“風門打開,請注意安全”并傳承著紅燈閃爍,B門聲光報警裝置同時提示“前方風門打開。請您稍后”伴有紅燈亮。B門設有閉鎖,以防止兩扇門都打開影響煤礦安全,經過適當的延時(可以根據需要設定),A門自動關閉,等到傳感器檢測關閉到位后,警示語音及紅燈關閉,綠燈常亮。
手動狀態:
手動操作情況下,礦車需要通過風門時,手動按下A門的“打開”控制按鈕,A門打開,同時B門關閉,兩扇門打開和關閉的同時,同樣伴有語音提供信號。同樣,按下A門的“關閉”控制按鈕,A門關閉,同時B門打開。
產品組成及技術參數:
在控制系統發出控制風門打開或關閉的指令后,在8秒內(可設定)傳感器仍檢測不到信號時,則控制系統將向聲光報警顯示器報警指令,聲光報警顯示器將同時發出紅燈閃爍信號和蜂鳴報警信號,請通知相關人員采取措施。
電液全自動控制風門:
ZMK127(Y)型電液全自動風門由兩道單式風門由兩道但是風門主體、一套機械閉鎖裝置、一臺電控箱、一臺防爆液壓站、兩套液壓缸傳動機構、兩套聲光報警顯示器、兩套紅外線傳感器、兩套位置傳感器。
報警狀態:
在控制系統發出控制風門打開或關閉的指令后,在8秒內(可設定)傳感器仍檢測不到位信號時,則控制系統將向聲光報警顯示顯示器報警指令,聲光報警顯示器將同時發出紅燈閃爍信號和蜂鳴報警信號,通知相關人員采取措施。
ZMK127(Y)型電液全自動無壓風門技術參數:
(1)產品型號:ZMK127(Y)
(2)工作電壓:~127V
(3)電機電壓:380V、660V
(4)電機功率:3KW
(5)傳感器電壓:DC12V
(6)顯示裝置規格:LED顯示

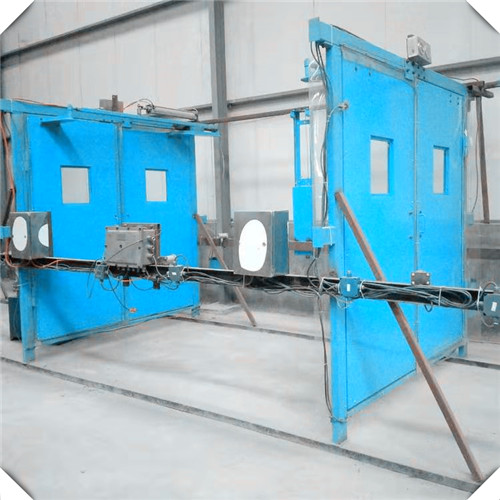

ZMK127(Y)型電液全自動無壓風門實物圖
