名稱:井下液壓自動風門
分類:液壓自動風門
咨詢熱線:13345287774
聯系我們
詳細說明:
濟寧和利隆生產的井下液壓自動風門解決目前井下風門主要靠人力打開、關閉,若風門安裝在主要巷道內電機車經過時,需停下電機車后將風門打開,電機車通過后再將風門關閉,降低了井下正常運輸的效率,同時風門關閉不及時影響井下通風。

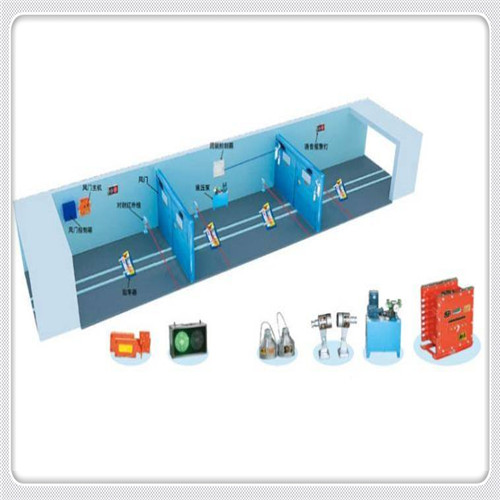

井下液壓自動風門,解決由于井下風門打開與關閉不及時,而導致的井下運輸效率低、通風效果差的問題。

井下液壓自動風門為解決上述問題,本實用新型提供一種井下液壓自動風門,包括繼電器K1、繼電器K2、繼電器K3、繼電器K4、接觸器KMl、接觸器KM2、油泵接觸器KM3、時間繼電器KT1、時間繼電器KT2、接近開關SQl、接近開關SQ2、按鈕SBl、按鈕SB2、風門、光電開關SQ3、光電開關SQ4、光電開關SQ5、液壓站THPS、門連桿機構和指示燈M ;
[0006]36V電源的正負極之間依次串聯按鈕SB1、繼電器K1、繼電器K2的常閉觸點K2-1 ;繼電器Kl和繼電器K2的常閉觸點K2-1之間選一結點,該結點與36V電源的正極之間依次串聯接觸器KM2的常閉觸點KM2-1、接觸器KM1、繼電器Kl的常開觸點Kl-1 ;繼電器K4的常開觸點K4-1、光電開關SQ3、按鈕SB1、繼電器Kl的常開觸點Kl-1并聯,此時的光電開關SQ3為反向接入;36V電源的正負極之間另一支路上,依次串聯繼電器K4的常閉觸點K4-2、繼電器Kl的常閉觸點K1-2、時間繼電器KTl的常開觸點KT1-1、接觸器KM2、接觸器KMl的常閉觸點KM1-1、繼電器K3的常閉觸點K3-1 ;按鈕SB2、接觸器KM2的常開觸點KM2-2均與時間繼電器KTl的常開觸點KTl-1并聯;在36V電源的正負極之間另起一支路,依次串聯繼電器K4的常閉觸點K4-3、時間繼電器KT2 ;在36V電源的正負極之間另起一支路,依次串聯接觸器KMl的常開觸點KM1-2、油泵接觸器KM3 ;接觸器KM2的常開觸點KM2-3與接觸器KMl的常開觸點KM1-2并聯;在36V電源的正負極之間另起一支路,依次串聯接近開關SQ1、繼電器K2 ;在36V電源的正負極之間另起一支路,依次串聯繼電器K2的常開觸點K2-2、繼電器K4的常閉觸點K4-4、時間繼電器KTl ;在36V電源的正負極之間另起一支路,依次串聯接近開關SQ2、繼電器K3 ;在36乂電源的正負極之間另起一支路,依次串聯繼電器K2的常開觸點K2-3、指示燈M ;在36V電源的正負極之間另起一支路,依次串聯光電開關SQ4、繼電器K4、時間繼電器KT2的常閉觸點KT2-1,此時的光電開關SQ4為反向接入;繼電器K4的常開觸點K4-5與光電開關SQ4并聯;油泵接觸器KM3與液壓站THPS中油泵的電磁閥電連接,使得該電磁閥開、關由油泵接觸器KM3控制;液壓站THPS中電機的動力輸送端連接門連桿機構,由液壓站THPS控制門連桿機構的工作。

濟寧和利隆提供井下液壓自動風門圖紙,煤礦液壓自動風門技術參數,液壓自動風門上門指導安裝等服務。
