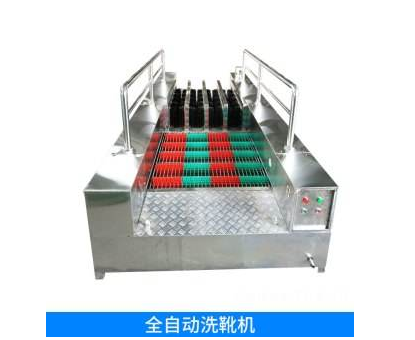

HTXX15-1型智能礦用洗靴機,智能礦用洗靴裝置是我公司根據目前國家對煤礦業的要求而研制開發的新一代礦用全洗靴裝置。礦用智能刷洗靴機主要由洗靴系統、支撐部件、傳動系統、電控系統、連接部件、人體行走扶手等構成，安置在井口或副井井口洗靴池處。升井人員走至洗靴機時，人體紅外線傳感器便會指令自動打開傳動系統和噴淋系統，礦工行走或任意停留在刷洗靴機中間，就可自動把膠靴底、靴面、靴幫、靴尖、靴跟刷得干干凈凈，徹底解決了員工升井后還要用手刷靴，費時費力還刷不干凈的問題，減輕了員工勞動強度，保持了井口衛生，徹底杜絕粉塵污染源，又能節約用水，是礦井標準化建設的必備產品。



二、工作原理

當工人進入或走出井口時，靠近刷洗靴機，人體紅外線傳感器自動工作，人體紅外線傳感器的感知信號傳輸給PLC微電腦數顯主控器，主控器指令輸出信息啟動刷洗靴機防爆電機（或防爆氣動馬達）及打開可編程超高壓電動球閥。所有刷輥在防爆電機（或防爆氣動馬達）的帶動下開始轉動，同時供水系統向刷輥上噴水，人在刷洗靴機軟刷子中間行走，刷輥?zhàn)詣?dòng)刷洗膠靴上的煤塵及臟污。







三、特點

1．防水、防火、防潮、防靜電、防腐蝕、耐酸堿；

2．美觀大方、經久耐用、操控性強。水電聯動、水電閉鎖；

3．有些礦井煤泥較為頑固，此機可徹底清除煤泥；

4．可根據各礦實際環境制定方案，現場定做。

5. 全自動智能運行，無需人員值守。



四、技術參數



傳動系統 礦用防爆電機（4級，2.2KW）

電控系統 電控箱一套

（PLC微電腦控器）

擺線針輪減速機（1:23）

主傳動雙排鏈輪一套 高壓電動球閥

分傳動傘形齒輪四套 可設定傳動時間的人體紅外線傳感器

洗靴系統 三（四）組毛刷輥 支撐部件 兩組L型鋼板及滾動軸承

水噴淋自動上水系統 行走扶手 不銹鋼結構

刷輥轉數 50-80轉/分，可調 外觀設計 不銹鋼包裝

外形尺寸 6600mm×2000mm×900mm 重  量 1200kg

刷輥直徑 320mm
