名稱:PC板透視無壓風門
分類:無壓透視風門
咨詢熱線:13345287774
聯系我們
詳細說明:
煤礦無壓PC板透視無壓風門或礦用全透視無壓平衡風門的時候出發點有所不同,如果想把這款平衡風門安裝在人們尤其是參觀人員或檢查人員通行頻率比較高的位置時往往采用不銹鋼材質的全斷面的透視風門結構,看起來賞心悅目,甚至完全忘記了是在幾百米的礦井下面,這種高級別的風門一般是用不銹鋼做門體的龍骨,門扇龍骨中間夾一層或雙層的聚碳酸酯耐力板,形成內外側一覽無余的效果,有的廠家為了降低生產成本用鐵質龍骨外包一層不銹鋼面板達到看起來美觀的效果,當然不管哪種做好造價都很高,全透視無壓風門給礦工及其他人員帶來的美好體驗。
PC板透視無壓風門產品用途
PC板透視無壓風門用于井下進回風巷和主要進回風巷之間的每個聯絡巷中,開啟力小,無需再設反向風門,人和車過后,能自動關閉,是目前我國煤礦井下較為理想的一種風門。
二、產品型號、規格、技術參數
PC板透視無壓風門最大承受負壓1000Pa,異向同步開閉,手動開啟力≤150N,門扇開啟角度≤90°,凈通過寬度尺寸≤2200mm,凈通過高度≤2500mm。
三、產品說明
不銹鋼礦用無壓風門是我廠自主開發,產品質量標準和檢測標準嚴格執行Q/WMS-3017-2006《風門》。
四、產品主要結構
PC板透視無壓風門由門框、門扇、平衡機構及配重等部分組成。
1、門框為型鋼組焊框架,分體組裝。
2、門扇為井字形鋼骨架。
3、平衡機構采用曲柄連桿機構。
4、門鉸鏈為滾動軸承支撐。
5、密封方式采用橡膠板密封

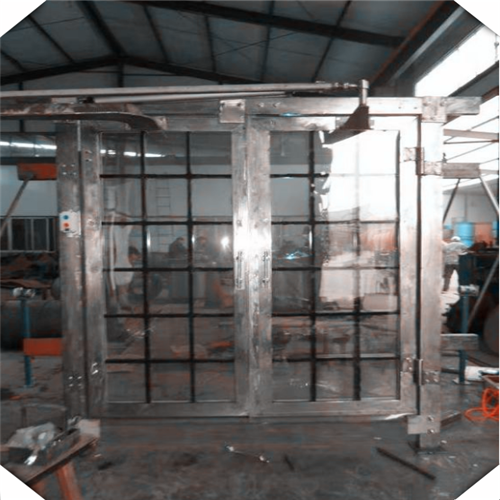

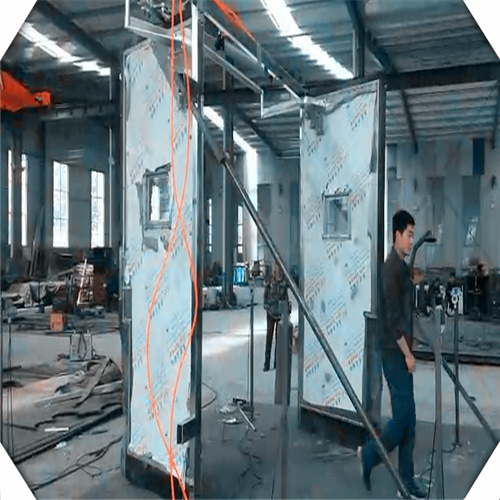

PC板透視無壓風門實物圖
