煤礦用氣動無壓風門結構簡單、新穎、實用、密封效果好、閉鎖可靠的氣動閉鎖無壓風門。本實用新型的發明目的是這樣實現的一種氣動閉鎖無壓風門，由門框、門扇、門軸、氣缸和輸氣管構成，其結構要點是，所述的門框與密封框連接在一起，該密封框與門扇之間設有密封條；每道門扇打開方向的門框上方分別設有機械鎖；所述的汽缸一個固定在門框上與門扇相連，另一個固定在另一道風門的門框上與機械鎖相連，兩汽缸之間用輸氣管連接；所述的門軸分別置于門扇開啟方向的一側。


煤礦用氣動無壓風門將兩扇風門的門軸分別置于兩個門扇的開啟方向，最大限度地減小了門扇與門框之間的間隙；增加一個密封框與門框形成90°角，再加上密封條置于密封框和門扇之間。風門關閉后，由門框、密封框和門扇形成阻尼作用；加上門扇與密封框?qū)γ芊鈼l擠壓達到良好的密封效果。一個汽缸固定在門框上與門扇相連，另一個汽缸固定在門框上與機械鎖相連。當門扇被打開或關閉時，帶動與其相連的汽缸活塞桿往復運動，產生壓縮空氣通過輸氣管作用于固定在另一門框上的汽缸，直接驅動機械鎖，實現該風門完全閉鎖或解鎖。

礦用氣動無壓風門優點是
①門扇與門框的間隙小，容易密封。把原來置于門框和門扇中間的門軸改成分別異向置于風門的開啟方向一側，最大限度地減小了門扇與門框之間的間隙，并且兩門扇可以逆向打開。
②不漏風。增加一個與門框相連接的密封框，風門關閉后，實現阻尼密封，最大限度的減少漏風量。③密封效果好。門扇與密封框之間增加一個密封條，風門關閉后，由于門扇與密封框?qū)γ芊鈼l擠壓達到良好的密封效果。
④氣動閉鎖。當連接汽缸的門扇被人力打開時，缸筒內壓縮空氣通過輸氣管作用于另一個門框上的汽缸，直接驅動機械鎖，使另一道風門處于閉鎖狀態。
⑤氣動解鎖。當裝有汽缸的門扇關閉時，缸筒內壓縮空氣通過輸氣管反向作用于另一個門框上的汽缸，打開驅動機械鎖，使兩道風門處于解鎖狀態。
⑥門框上有一個保險簧與機械鎖相連，當氣動裝置出現問題時，使機械鎖處于解鎖狀態，保證人員能夠通過。
⑦機械鎖軸上裝一個轉動手把，在氣動裝置出現問題時，人工轉動手把可以打開機械鎖，保證人員的通過。利用上述功能當風門關閉后，由于門框和密封框與門扇形成阻尼作用，再加上門扇與密封框?qū)γ芊鈼l擠壓達到良好的密封效果；利用門扇的開合為動力，使兩個汽缸內的壓縮空氣通過輸氣管作為動力傳輸驅動機械鎖達到兩道無壓風門的氣動閉鎖。

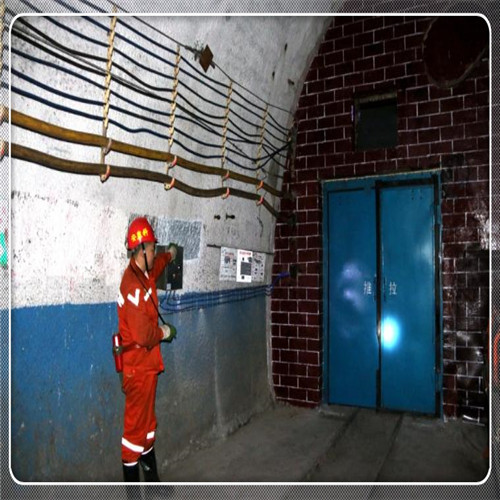

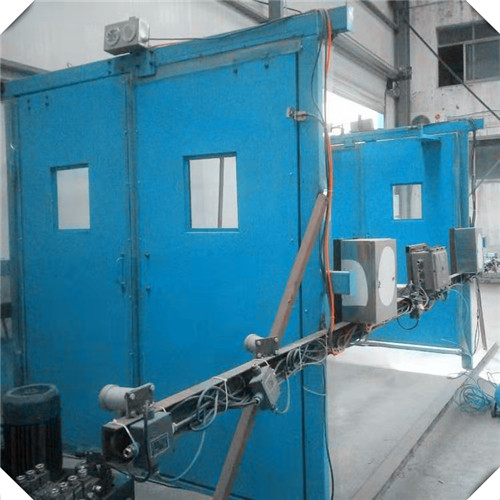

礦用氣動無壓風門，一般用在高瓦斯礦井。這種氣動風門是純氣動無壓風門，手動按鈕開啟。沒有紅外和光感。全套風門不含一點電氣設備。要求井下有穩定的氣源。一般風門尺寸不可超過20平。

礦用純氣動無壓風門簡介：

    純氣動無壓風門自動控制裝置是利用煤礦井下壓縮空氣為動力源，由一個主控箱裝置和兩個氣缸驅動裝置構成，同時控制兩道風門，且能夠相互閉鎖，該產品解決了行人、行車運輸不便的問題，且具有在風門關閉時防擠傷人的功能。同時本產品的控制系統還可以在煤礦原有的各種鐵質和木質風門上改造加裝，不需改變風門結構。



礦用純氣動無壓風門適用范圍：

     純氣動無壓風門使用面很廣，它適用于礦山井下普通風門（木門、鐵門），帶反向門的風門，正向風門，無壓風門，減壓復式風門等。



礦用純氣動無壓風門的主要特點：

   1、開啟方便，車輛及人員通過時，只需要按鈕輕輕一按，風門自動打開，方便實用。

   2、兩道風門之間實現了機械閉鎖，避免了兩道門同時都打開的情況，安全可靠。

   3、采用壓縮空氣為動力，無電接入，手動操作控制閥，實現風門的整體自動控制，可有效地減輕勞動強度，增強安全機能，提高工作效率；

   4、兩道風門互相閉鎖,同一時間內只能開啟一道，并且關門優先，能有效阻止通風系統短路運行（一道風門打開時，另一道門在氣路不切斷的前提下手動無法開啟）；

   5、如遇停氣，可打開緊急排氣閥，實現人工打開或關閉風門.

   6、風門采用軟、硬兩種形式，根據礦區實際情況可選用。
