防爆電暖器

防爆電暖器

名稱:防爆電暖器

分類:防爆電暖器

咨詢熱線:13345287774

聯系我們

詳細說明:

礦用防爆電暖器適用于煤礦,金礦,鐵礦等井下,冬天取暖比較安全的設備之一,礦用防爆電暖器的散熱片和開關箱的連接均采用環氧樹脂澆封結構密封,由于環氧樹脂固化后長期處于高溫加熱環境,容易出現老化開裂現象,一旦連接部位出現松動或間隙,開關箱將失去隔爆功能;另外,加熱管焊接在金屬材質的六角螺母上,接線端子暴露在周邊非絕緣材質的開關箱里,一旦松動或脫落,就會出現短路、打火給使用者帶來安全隱患。
礦用防爆電暖器
礦用防爆電暖器增強密封性和改善絕緣環境。
礦用防爆電暖器技術方案是這樣的:它由散熱片、開關殼體、開關殼蓋、信號燈、功率選擇開關、溫控開關、加熱管、接線盒組成的加熱控制系統和由連接管件、密封圈、鎖緊螺母、絕緣密封件組成的連接密封系統構成,其特征是:加熱管7的右部接線端,由絕緣密封件 12固定在固定套管14中;固定套管14的左端由帶有內螺紋的連接管件9將密封圈10固定;固定套管14的右端由鎖緊螺母11將固定套管14連同絕緣密封件12、加熱管7一并固定開關殼體2的下部內側。
礦用防爆電暖器
防爆電暖器特征是:加熱管7的右端設置在絕緣密封件12右端的凹槽13內。
礦用防爆電暖器效果:接線牢固、密封可靠,防爆等級高。

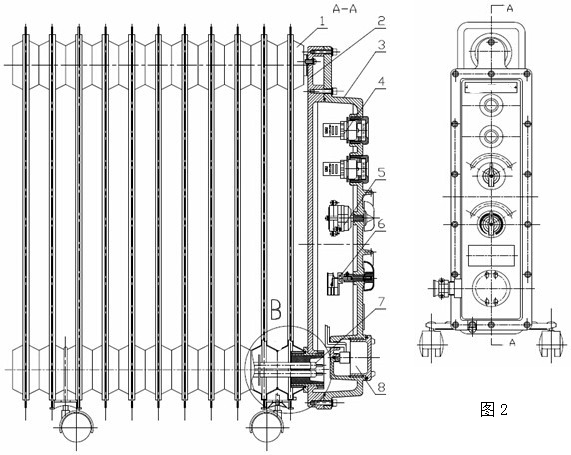

附圖說明圖1是圖2的A-A面的局部剖視圖,圖2是圖1的右視圖,圖3是加熱管7、連接管件9、密封圈10、鎖緊螺母11、絕緣密封件12、固定套管14組合連接部位的二倍放大圖,圖4是圖3的局部裝配圖。
圖中各零部件標注說明:1.散熱片、2.開關殼體、3.開關殼蓋、4.信號燈、5.功率選擇開關、6.溫控開關、7.加熱管、8.接線盒、9.連接管件、10.密封圈、11.鎖緊螺母、12.絕緣密封件、13.凹槽、14.固定套管。
具體實施方式為了使本實用新型的目的、技術方案及優點更加清楚明白,以下結合附圖及實施例,對本實用新型加以進一步詳細說明。本實用新型的大部分結構與現有技術相同,改進主要體現在加熱管7的密封結構和鏈接固定方式上。
如圖1—4所示,加熱管7的右部接線端,由絕緣密封件12固定在固定套管14中,絕緣密封件12是一種耐熱有機密封膠加石棉混合而成;也可以是其它能夠一次熱塑成型有機材料加工而成。固定套管14的左端由帶有內螺紋的連接管件9將密封圈10固定,密封圈10安裝在固定套管14中部凸起處左側的環形槽中,如圖3所示。固定套管14的右端由鎖緊螺母11 將固定套管14連同絕緣密封件12、加熱管7一并夾緊固定開關殼體2的下部內側的安裝孔中,如圖3所示。

礦用防爆電暖器采取一次加工成型工藝,將加熱管7的右端設置在絕緣密封件12右端的凹槽13內,即加熱管7右端的接線端子處于凹槽13中部,周圍是絕緣密封件12的延伸部分,它把加熱管7右端的接線端子與周圍的金屬部件隔開,避免出現意外打火、短路事故。
?
