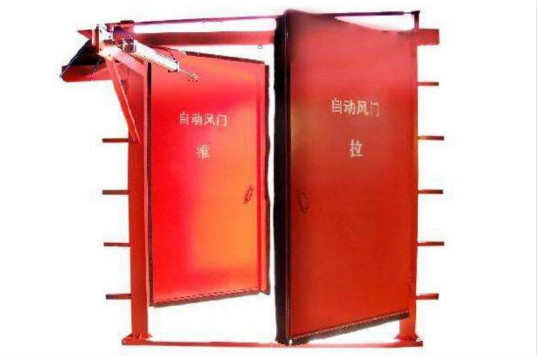

名稱:安全無壓風門
分類:礦用無壓風門
咨詢熱線:13345287774
聯系我們
詳細說明:
礦井通風系統的基本任務是:供給井下足夠的新鮮空氣,滿足人員對氧氣的需要;沖淡井下有毒有害氣體和粉塵,保證安全生產;調節井下氣候,創造良好的工作環境。通風設施的主要作用是控制井下風流的流動方向,使其按照規定的路線流動,保證各個工作地點的有效風量,最終確保井下通風系統穩定、可靠。
風門是井下通風設施中最為常見的一類,必須嚴格按照《煤礦安全規程》要求進行制作施工,門扇厚度不小于50mm,整體十分笨重。工作人員經過礦井進、回風系統時,需要經過施工有通風設施(風門)的聯絡巷,需要人工開啟風門后才能通過。打開聯絡巷兩端負壓壓差相對較小的風門時,很能夠輕松打開風門通過,但通過主要進回風系統聯絡巷時,由于聯絡巷兩端負壓壓差較大,一人開啟風門十分困難,且有安全風險,需要幾個人同時使力或使用杠桿原理借助撬棍才能開啟風門。
本發明要解決的技術問題是:提供一種用于煤礦的具有缷壓功能的安全風門,在風門門扇適合位置設置缷壓窗,泄壓窗上設置有能夠正常開關且帶有合頁的擋風板,工作人員通過壓差相對小大的風門時,通過拉(推)泄壓窗上的擋風板,讓風門缷壓,從而使風門兩端的壓差減小,最后輕松開啟風門,解決了上述存在的問題。
安全無壓風門本發明的技術方案為:一種用于煤礦的具有缷壓功能的安全風門,它包括風門門扇和風門手柄,所述風門門扇上設有風門缷壓窗,所述風門缷壓窗的一側設有擋風板,所述擋風板的上端通過合頁與風門門扇鉸接連接。工作人員通過風門時,通過拉(推)起缷壓窗上方的擋風板,使風門缷壓,從而輕松打開風門通過。保證拉(推)起擋風板后能夠利用自身重力自動關閉。
所述風門缷壓窗為方形結構。風門缷壓窗設置在風門門扇上,并選擇合適的操作位置設置風門缷壓窗,方便工作人員拉(推)起缷壓窗上方的擋風板。風門缷壓窗的大小可根據礦井實際設置,一般按照200mm×300mm進行設置。
安全無壓風門所述擋風板為方形結構,蓋在風門缷壓窗的一側。擋風板大小可根據缷壓窗大小,在缷壓窗四周增各加30mm,保證擋風板能夠將缷壓窗全部蓋住。
所述擋風板的底端一側固定連接有拉手一,另一側的兩邊對稱固定連接有導軌,所述導軌穿過固定連接在風門缷壓窗兩側邊上的滑槽。在缷壓窗內側設置有導向管或滑槽,使連接反面拉手的弧形鐵板(條)在導向管或滑槽內滑動。
