名稱:氣動行人門
分類:行人風門
咨詢熱線:13345287774
聯系我們
詳細說明:

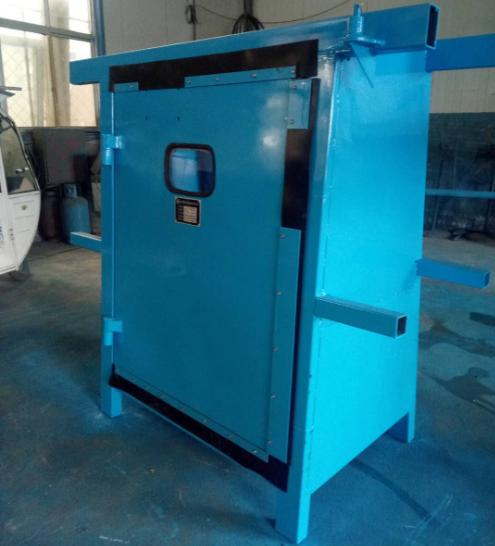

濟寧和利隆生產的氣動行人門也叫礦用氣動行人風門,現有氣動風門的行人小風門無法實現自動聯鎖的問題,提供了一種氣動風門行人小風門聯鎖裝置。

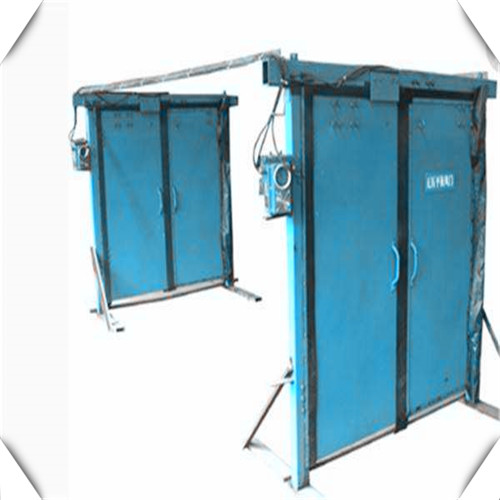

氣動行人門采用如下技術方案實現的氣動風門行人小風門聯鎖裝置,包括兩扇風門,其中一扇風門上開有小風門,還包括主氣路、先導閥I、機械閥I、薄型氣缸I、先導閥II、機械閥II、薄型氣缸II,先導閥I、機械閥I、薄型氣缸I位于另一扇風門的一側,先導閥II、機械閥II、薄型氣缸II位于小風門的另一側,先導閥I、先導閥II的輸入端與主氣路相通,先導閥I、機械閥I、薄型氣缸I依次連通,先導閥II、機械閥II、薄型氣缸II依次連通,且機械閥I、機械閥II的輸出端相連通。作業時,開啟小風門時,主氣路的一部分壓縮空氣通過先導閥II、機械閥II直接控制另一扇薄型氣缸I的聯鎖絆頭,使其處于閉鎖狀態;主氣路的一部分壓縮空氣通過先導閥II、機械閥II、薄型氣缸II直接打開小風門,克服了現有氣動風門的行人小風門無法實現自動聯鎖的問題。本實用新型結構設計合理可靠,安裝及拆卸過程省時省力,而且進一步提高了風門聯鎖的可靠性,保證了聯鎖裝置的重復利用,降低了成本,具有結構簡單、操作方便的優點。
