名稱：JTP礦用提升絞車

分類：礦用提升設備

咨詢熱線：13345287774

詳細說明：

JTP礦用提升絞車主要用于豎井和斜井提升煤炭、礦石、矸石以及升降人員、材料、工具和設備等。

JTP礦用提升絞車工作條件

提升絞車應安裝在空氣溫度0°C～40°C，相對濕度不大于85%（環境溫度為20°C±5°C時），海拔高度不超過1000m的機房內，應能防止液體浸入電器內部，無劇烈震動、顛簸，無腐蝕性氣體的環境中工作。

當海拔高度超過1000m時，需要考慮到空氣冷卻作用和介電強度的下降，選用的電器設備應根據制造廠和用戶的協議進行設計或使用。

JTP礦用提升絞車保險裝置

該系列絞車具有：防過卷裝置、防過速裝置、過負荷欠電壓保護裝置、限速裝置、深度指示器失效保護裝置、閘瓦間隙保護裝置、松繩保護裝置、減速功能保護裝置、鎖緊裝置。其中，防過卷裝置、防過速裝置、限速裝置、減速功能保護裝置為雙線獨立，以保證絞車的安全運行。

JTP礦用提升絞車主要結構

本產品有動力系統、傳動系統、工作系統、制動系統、控制操縱系統、指示保護系統等及其附屬部分組成。它以電動機為動力源，由減速器、主軸裝置構成了效能高的傳動系統和工作系統；由液壓站、制動器裝置構成了可靠的制動系統；由操縱臺、電氣控制設備構成了完備的控制操縱系統；由深度指示器、測速裝置等構成了完善的指示、保護系統。這些系統的共同作用使纏繞在卷筒上的鋼絲繩收放，實現提升容器在井筒中升降的目的。

JTP礦用提升絞車主要部件

絞車主要部件有：主軸裝置、齒輪聯軸器、減速器、彈性聯軸器、電動機、制動器、液壓站、操縱臺、深度指示器裝置、PLC接口裝置、鎖緊裝置、松繩保護裝置等。

JTP礦用提升絞車工作原理

JTP系列礦用提升絞車有交流拖動和直流拖動兩種；交流拖動下的調速方式又分為：交流繞線電機轉子串接電阻調速和變頻調速。電氣設備控制方式有：繼電器控制和PLC 控制，電壓范圍：380V—10KV。在PLC控制方式下，可根據用戶要求配置故障診斷顯示器，彩屏觸摸屏和預留網絡接口，并實現設備的遠距離網絡控制。

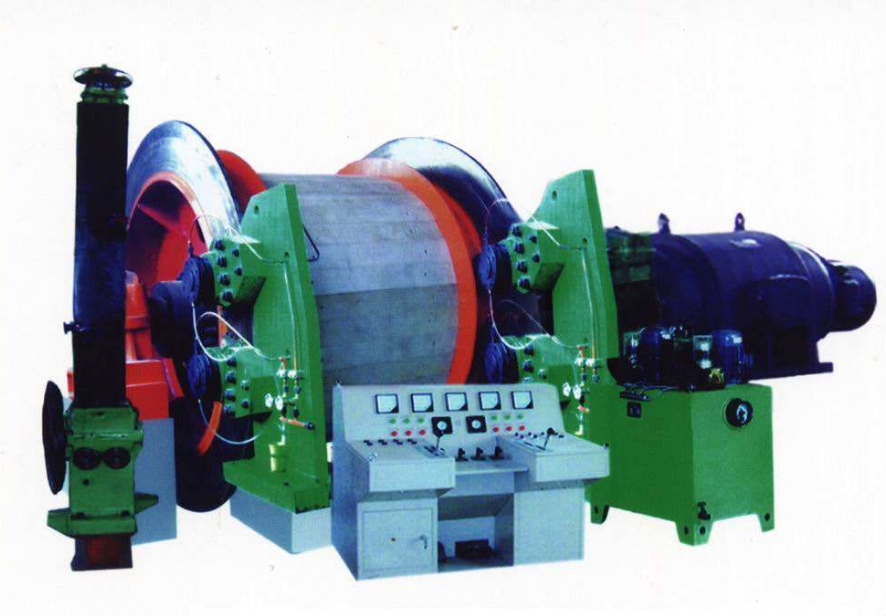

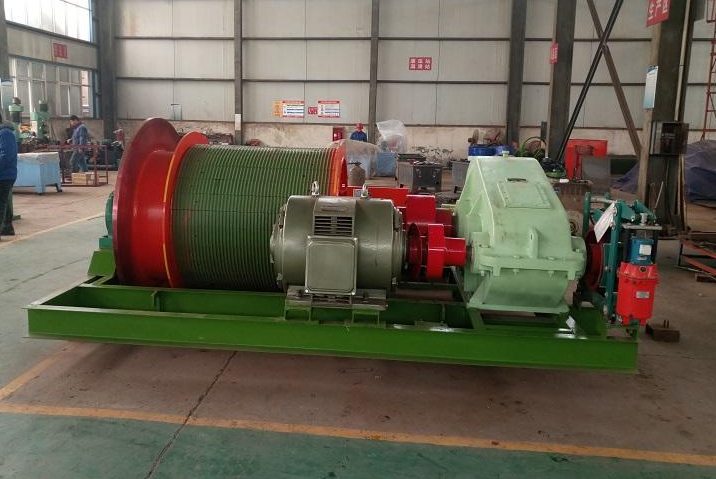

因產品生產批次、具體型號不同，圖片僅供參考詳情可聯系我們的銷售人員進行具體核實

JTP礦用提升絞車參數

產品規格	JTP—1.6	2JTP—1.6		JTP—1.2	2JTP—1.2
盤形制動器圖號	TR702.0	TR701.0
產品最大三倍靜力力矩（kN.m）	108	72		54	36
所配盤形制動器個數 n	8	8		8	8
摩擦半徑R（m）	0.858	0.863		0.68	0.68
一個盤形制動器產生的制動力F（KN）	15.73	10.42		9.92	6.6
制動塊用摩擦系數u	0.35
一個盤形制動器所能產生的最大壓力（KN）	45		30
彈簧剛度（KN）	40		30
油缸面積（cm2）	103.5		72.4
制動塊面積（cm2）	554		416
制動塊最大比壓q（MPa）	0.91		0.73
開閘油壓（MPa）	4.34		4.1	3.9	2.6
最大油壓（MPa）	5.99		5.75	5.55	4.25

JTP礦用提升絞車試運轉

在提升絞車的各部件調試（包括機、電、液聯調）結束后，在進行負荷試車前，需要進行空運轉，以檢驗整個系統的功能是否正常，這是提升絞車調試的關鍵一步。所謂空運轉是指提升絞車運轉時卷筒上不纏繞鋼絲繩，也不懸掛容器。

空運轉試車前，應檢查各軸承處加注潤滑油，所有鉸接處機有相對運動的地方應涂抹潤滑脂。為避免牌坊式深度指示器上的過卷開關、減速開關的損壞，要將深度指示器與深度指示器傳動裝置脫開。空運轉期間，應密切注意各部件的運轉情況，如有異常，應立即查明原因，迅速排除故障。
