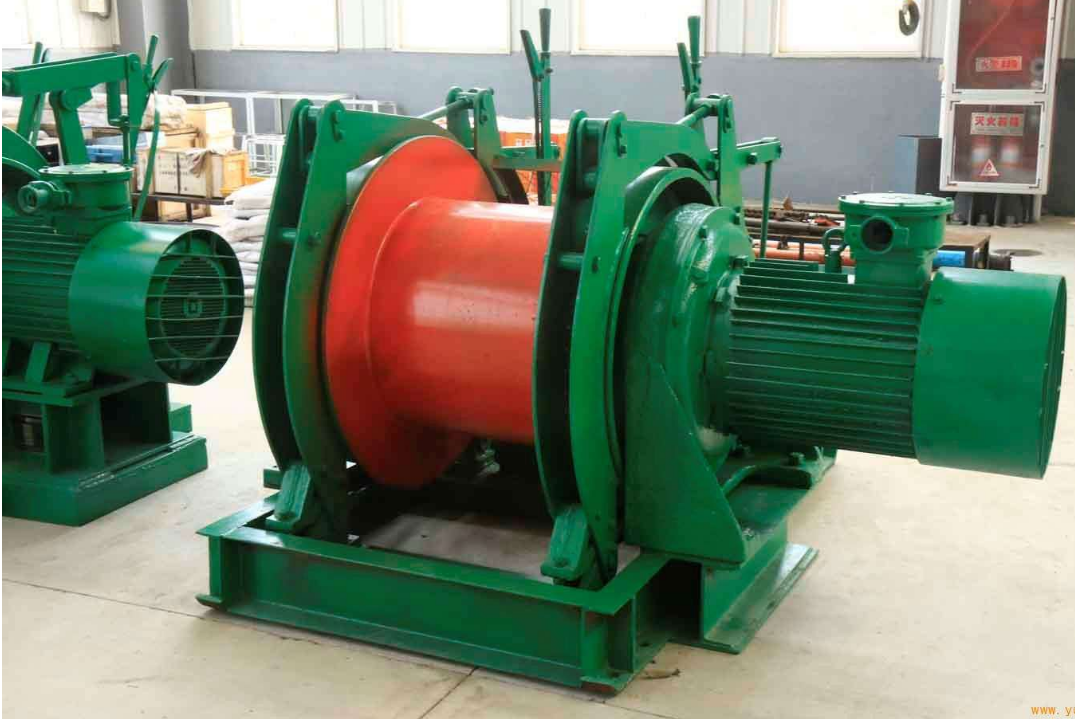

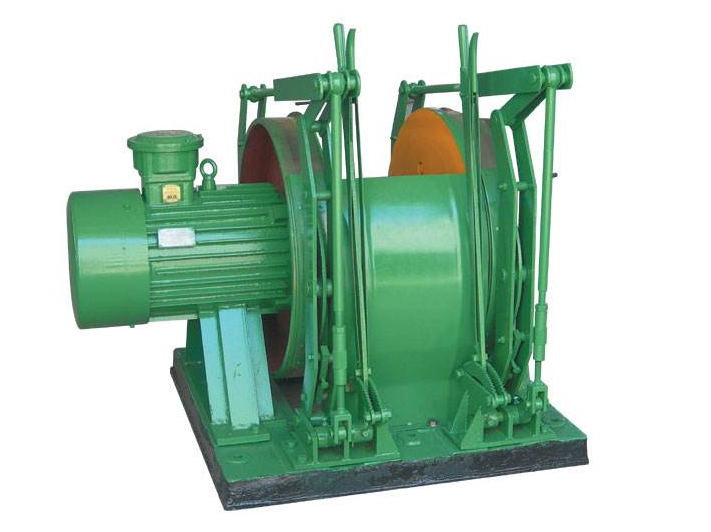

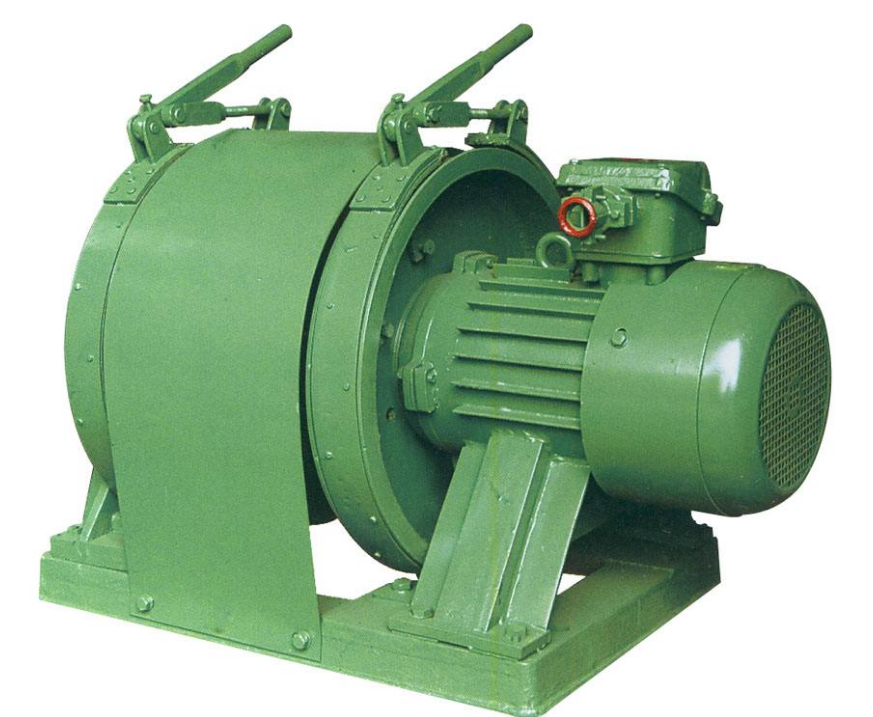

名稱：JD調度絞車,礦用JD調度絞車
分類：礦用提升設備
咨詢熱線：13345287774
聯系我們
詳細說明：
JD系列調度絞車是用于調度車輛的一種絞車，常用于井下 采區、煤倉及裝車站調度室、牽引礦車，也可用于 其他輔助牽引作業。
JD調度絞車的用途
JD調度絞車用于礦井中、井底車場、中間巷道、采區運輸巷編組礦車，掘進頭調度礦車。也可供礦山地面，冶金礦場建筑工地進行地面輔助搬運工作。
絞車的電器設備具有防爆性能，須具有在有效期內的《礦用產品安全標志證書》的產品，方可用于煤塵及瓦斯的礦井中。
JD調度絞車主要由卷筒及行星齒輪傳動裝置、剎車裝置、電動機、底座組成。
JD絞車的減速機構采用了兩組內齒輪傳動副和一組行星齒輪系，兩組內齒輪副裝在卷筒體內，電動機的軸端裝有套管齒輪直接伸入卷筒內，在絞車內部各轉動處均采用滾動軸承。
JD調度絞車的使用環境
環境溫度為－10～40℃；環境相對濕度不超過95%（25℃）；海拔高度在2000m以下。
周圍空氣中的甲烷、煤塵和硫化氫、二氧化碳等不得超過《煤礦安全規程》中所規定的安全含量。絞車的工作機構為卷筒纏繞式，傳動型式為行星齒輪傳動。
JD調度絞車的技術參數
|
型號 |
外層鋼絲繩
靜張力kN |
外層鋼絲繩
速度m/s |
容繩量m |
鋼絲繩
直徑mm |
電動機 |
外形尺寸
（長×寬×高） |
絞車質量
（包括電機）kg |
|
型號 |
功率KW |
電壓V |
|
JD-1.0 |
10 |
≥1.00 |
450 |
12 |
YBJ11.4-4 |
11.4 |
380/660 |
1100x767x730 |
550 |
|
JD-1.6 |
16 |
≥1.20 |
400 |
16 |
YBJ25-4 |
25 |
380/660 |
1435x1217x1242 |
1370 |
|
JD-2.5 |
25 |
≥1.25 |
400 |
20 |
YBJ4-4 |
40 |
380/660 |
1790x1270x1480 |
2815 |
|
JD-4 |
40 |
≥25 |
≥650 |
22 |
YBK2-280M-6 |
55 |
380/660 |
2500x1965x1425 |
3650 |
|
JD-25 |
20 |
≥1.2 |
400 |
16 |
YBJ25-4 |
25 |
380/660 |
1350x1140x1190 |
1460 |
JD調度絞車的型號含義示例
J—卷揚機類；
D—調度絞車；
數字—調度絞車外層鋼絲繩最大靜張力。
例如：JD-4調度絞車 含義：外層鋼絲繩最大靜張力為40KN的調度絞車
JD調度絞車的主要結構
JD調度絞車由 電動機、卷筒裝置、左右支架、剎車系統、底座、防護罩等部件組成。
結構上采用兩級行星齒輪傳動，分別布置在主軸的兩端，主軸貫穿卷筒并支承在左右支架上，電動機采用法蘭盤式固定在左支架上。
JD調度絞車的工作原理
JD調度絞車電機齒輪帶動左端小齒輪架上的一對小行星輪旋轉，由于左端內齒輪是固定不動的，所以小行星輪除了做自轉外，還要圍繞電機齒輪公轉，即帶動了左端齒輪架旋轉，齒輪架使中心齒輪也旋轉，于是帶動了右端齒輪加上的一對大行星齒輪，此時可有下列三種狀態：
1、 如果左輪剎車閘松開，右剎車閘剎住大內齒輪，此時大行星齒輪除作自轉外還要圍繞中心齒輪公轉，同時帶動了大齒輪架旋轉，由于卷筒是由鍵機及個螺栓和大齒輪架聯結在一起的，因此滾筒也旋轉起來，此時即可進行牽引，稱為牽引工作狀態。
2、 如果右剎車閘松開，左剎車閘殺住滾筒，此時滾筒停止轉動，重物被停留在某一位置，稱為停止狀態。這時右端齒輪架不再旋轉，大行星齒輪亦不再公轉，而是自轉，并帶支大內齒輪空轉。
3、 如果左、右兩剎車閘均松開，重物便自重自由下落，帶動滾筒反轉，稱為工作下放狀態。為了調節下放速度或停止，兩剎車裝置應交替剎緊或松開。
JD調度絞車的安裝與試運轉
調度絞車安裝前的準備
在安裝前，首先檢查絞車的安裝位置情況，安裝地點應平整、寬敞,便于操作和觀察。
調度絞車的安裝
滾筒應與滑輪或掛鉤對中，此中線力求與絞車軸線垂直。 絞車使用場合流動性較大時，可用木板或槽鋼作地盤，將絞車固定其上，再用地錨固定起來，長期定點使用的絞車可安裝于混凝土地基上。絞車安裝要穩定、可靠、絞車正常運轉時底座不得有明顯的振動。
