防突風門調節風窗的樣式和原理
作者: 礦用風門來源: 互聯網
目前應用的防突風門調節風窗防逆風裝置有扇頁式、折合式、插板式等,現對其技術應用原理等作簡要概述如下。
防突風門調節風窗的樣式和原理

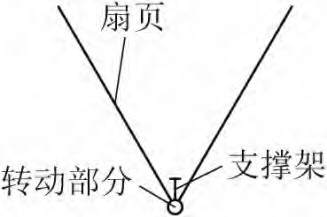

1) 扇頁式調節風窗。有些地方使用扇頁式防逆窗,不過多數地方已經淘汰。它主要包括扇頁、轉動部分、支撐架等。轉動部分由鋼管及轉軸加工而成,連接到扇頁,扇頁可以圍繞轉動部分前后轉動。當逆向風流通過調節風窗時,扇頁向后轉動,擋嚴調節風窗,阻擋逆向風流向新鮮風流蔓延。扇頁平時是合著的,這樣可以讓新鮮風流順利通過調節風窗,達到調風目的。不過,扇頁合在一起時有可能往一邊偏,很難按照設計意圖往兩邊打開。在扇頁之間加工安裝了 T 型支撐架,可以保證扇頁功能正常發揮而且克服了上述不足之處。

扇頁式防逆窗設計
2) 折合式調節風窗。早些時候部分地區使用折合式防逆窗,現在幾乎不再出現了。它主要包括折合架,防逆板等。折合架分為上下 2 個部分,之間通過轉動部分連接。折合架的上部分前端固定連接在窗框下邊緣,起到承載懸掛防逆板的作用。折合架的下部分后端連接在防逆板上,可以圍繞轉動部分前后擺動,不過擺動幅度有限。防逆板平時通過折合架懸吊在窗框上,而且與窗框保持有一定的間隙,可以讓新鮮風流通過,起到調風作用。當逆向風流通過調節風窗時,防逆板向窗框方向擺動,擋嚴風窗,阻擋逆向風流向新鮮風流蔓延。
折合式防逆窗設計
3) 插板式調節風窗。現在,部分礦井仍在使用插板式防逆窗。它主要包括防逆板、支撐桿、套管等。套管一側焊接固定在防逆窗的壁幫處。支撐桿一端插入套管內,另一端連接在防逆板上,通過套管起到支撐懸吊防逆板的作用。為了防止支撐桿從套管內滑出導致防逆板脫落,在支撐桿末端加工有 T 型接頭。防逆板平時通過支撐桿懸吊在窗框上,而且與窗框保持有一定的間隙,可以讓新鮮風流通過,起到調風作用。當逆向風流通過調節風窗時,防逆板向窗框方向滑動,擋嚴風窗,阻擋逆向風流向新鮮風流蔓延。
插板式防逆窗設計
上述幾種技術都是對風門調節風窗很好的發展、應用,在滿足生產實踐的前提下存在容易銹死、不易固定、不靈敏等缺點。開展防突風門防逆風窗裝置的研究非常必要。
