煤礦井下巷道中的風門的設計
作者: 礦用風門來源: 互聯網
風門,是井下主要通風安全設施,因巷道性質(包括進風和回風)、用途(包括運輸和行人)及規格大小不同,以往做法是因地而異,使井下各種風門呈現出各種不同的規格。實際應用表明這種已有的形式存在如下問題:
1、風門規格不統一不便于風門加工:
2、在負壓大的巷道中風門難以開啟,即使安裝卸壓窗,也很難保證一人獨立安全通行;一旦風門因故損壞嚴重,必須有同樣規格的風門進行替換,但因各地點風門規格不統一,造成備用量增加,因而增加成本。若不考慮備用量,勢必給礦井通風安全帶來威脅。

煤礦井下巷道中的風門的設計
煤礦風門現有技術所存在的不足之處,提供一種可統一制作的標準風門。使其適用于任何地點,包括正反向風門互用,能夠保障風壓大的地點一人安全通行,以此減少備用量、降低成本,給安裝維護帶來便捷,確保安全。

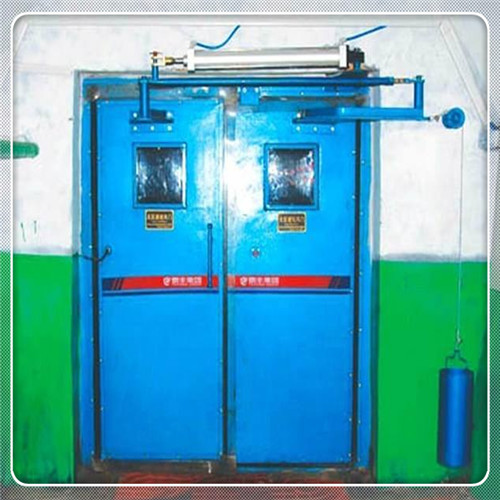

設置門扇及門扇中的行人門呈門中門結構,設置門扇上的觀察窗;行人門及觀察窗在門扇的高度上居中;門扇鉸接耳位于門扇的一側;
設置由邊框構成的門框有兩種形式:一種是門框與門扇大小吻合,形成門扇與門框的一一配合:另一種是在門框的頂框上設置可翻轉啟閉的翻轉板,門扇吻合在門框中并相拼翻轉板的下方。
煤礦巷道風門結構特點也在于所述門扇具有木質門芯板,木質門芯板之間接縫采用槽口壓茬搭接,門扇表層用白鐵皮包裹,門扇橫向分別設置鐵門帶和木門帶,兩條鐵門帶之間焊接有扁鐵;所述門框的各邊框之間為榫結構連接。
