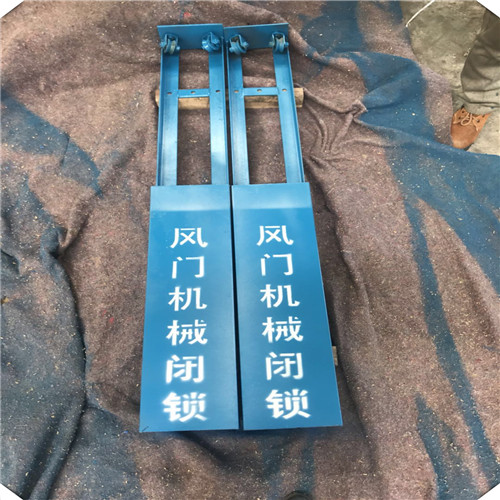

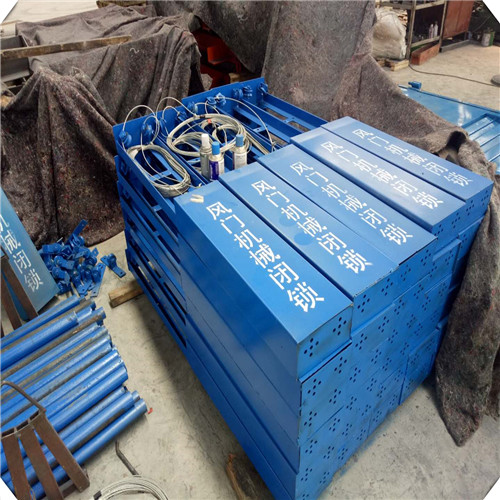

礦用風門閉鎖器有外殼、兩個滾筒、一個動滑輪、一個配重、左鋼絲繩、右鋼絲繩、水平鎖緊機構、垂直鎖緊機構、配重繩、拉繩等組成。

礦用風門閉鎖器工作原理：
風門閉鎖器左鋼絲繩和右鋼絲繩的一端分別連接兩道風門，且另一端分別纏繞在兩個滾筒上。在風門關閉狀態下，兩個滾筒的內邊都有一個小豁口且相對，水平鎖緊機構兩端的兩個小球正好對著兩個滾筒的小豁口。配重和垂直鎖緊機構通過繩連接在動滑輪上。其動作原理如下假如右鋼絲繩向外抽出(相當于右邊風門開動)，右滾筒順時針轉動，并且將水平鎖緊機構右端的小球擠向其里面，通過里面的滑塊并將其左端的小球擠向左滾筒的小豁口處，由于此時小球處于左滾筒的小豁口處和水平鎖緊機構中間，左滾筒無法轉動，即實現了風門閉鎖。同時，當右滾筒轉動時，懸掛配重的鋼絲繩向上纏繞，帶動動滑輪向上移動，這時，由于垂直鎖緊機構下部拉繩的松動而使其內部的銷軸在彈簧的作用下向上彈起，將水平鎖緊機構鎖緊，這時右滾筒可按實際需要進行轉動，實現大小風門和不同程度的開啟。當風門關閉時，右滾筒逆時針轉動，配重下降，當配重下降到底部時，垂直鎖緊機構下部拉繩拉緊，水平鎖緊機構解鎖，左滾筒和右滾筒又處于原始狀態。當左邊風門開動，左滾筒逆時針轉動時原理同上。
