擺塊式風門閉鎖裝置的結構和原理
作者: 礦用風門來源: 互聯網

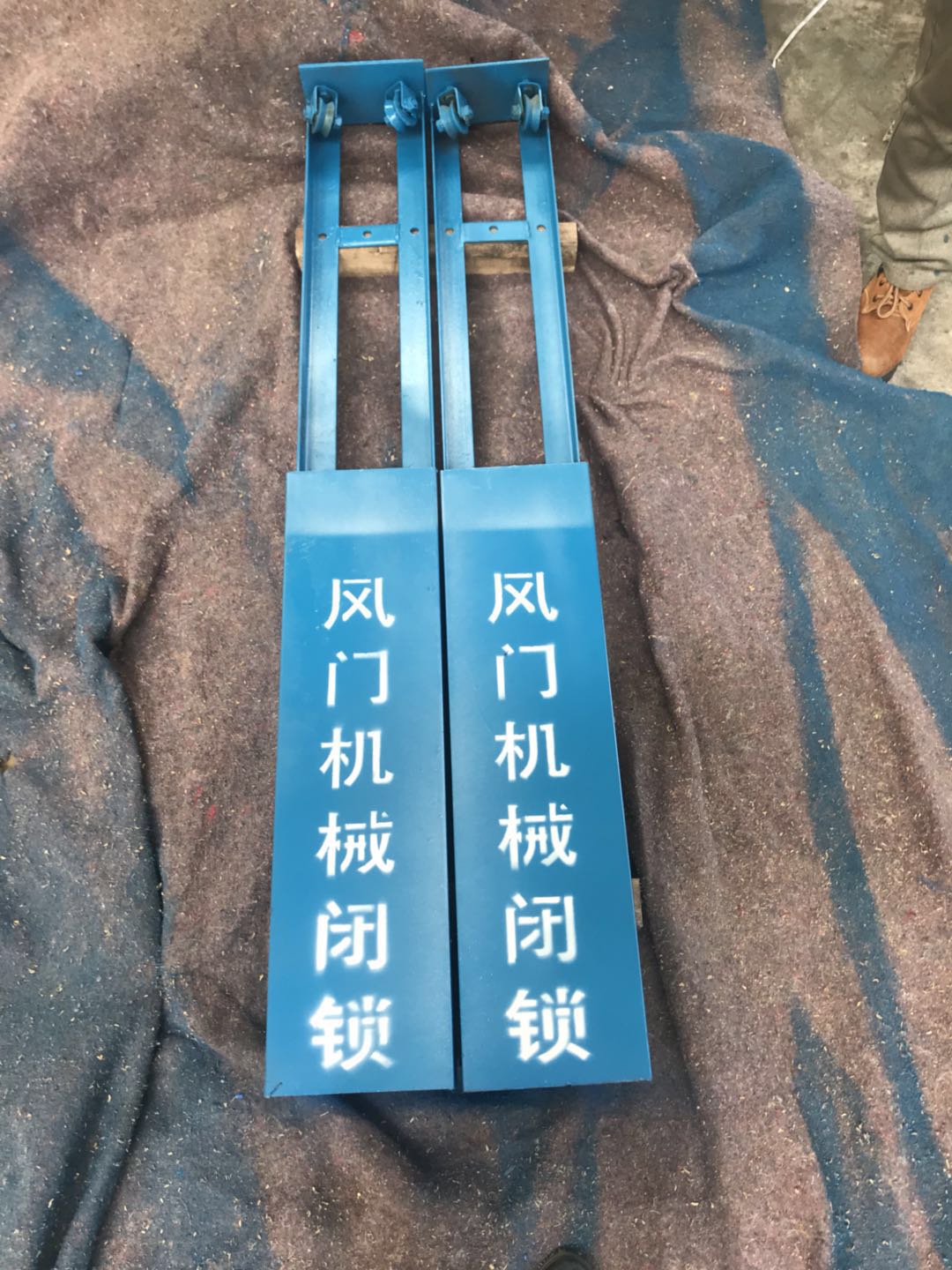

擺塊式風門閉鎖裝置的結構:由底座,導向筒,閉鎖配重體,互鎖裝置 鋼絲繩,導向滑輪,基礎等組成。
風門閉鎖裝置的結構件功用:底座固定支撐和承受所有外力物件,導向筒為閉鎖配重體的滑動導向并平衡風門牽引繩的拉力,閉鎖配重體平衡風門關閉時牽引繩的摩擦力使其復位狀態,互鎖裝置,鋼絲繩,導向滑輪,基礎。

擺塊式風門閉鎖裝置的原理
在安裝時,風門的閉鎖鋼絲繩的一頭與風門連接,另一頭與風門閉鎖裝置的閉鎖配重體連接,使閉鎖配重體剛好處于平衡狀態,并在導向筒的下方,且互鎖裝置能夠自由擺動。該裝置風門正常的關閉狀態時如圖一;當右側風門打開時,右側的閉鎖配重體被風門鋼絲繩牽引,使互鎖閉鎖裝置向左轉動,最后互鎖閉鎖裝置右側的與閉鎖配重體側面接觸;互鎖閉鎖裝置轉動使左面壓在左側閉鎖配重體的頂部,由于互鎖閉鎖裝置的右側被閉鎖配重體側面固定,左側的閉鎖配重體受力時,不能移動,從而閉鎖左側的風門不能打開,如圖二。當左側風門打開時,左側的閉鎖配重體被風門鋼絲繩牽引,使互鎖閉鎖裝置向右轉動,最后互鎖閉鎖裝置左側的與閉鎖配重體側面接觸;互鎖閉鎖裝置轉動使右面壓在右側閉鎖配重體的頂部,由于互鎖閉鎖裝置的左側被閉鎖配重體側面固定,右側的閉鎖配重體受力時,不能移動,從而閉鎖右側的風門不能打開
