煤礦風門機械自動閉鎖裝置
作者: 礦用風門來源: 互聯網

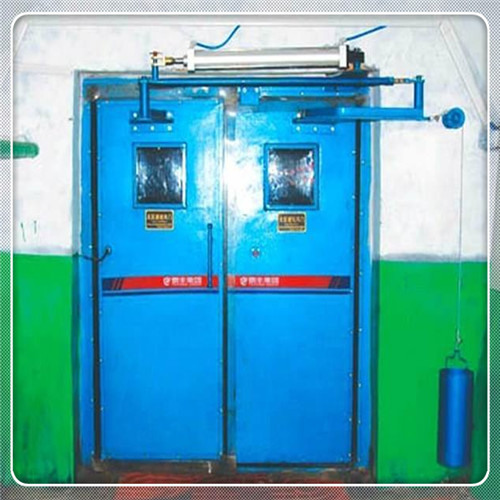

煤礦風門機械自動閉鎖裝置解決因風門同時開啟造成的風流短路現象。采用的技術方案為:一種煤礦風門機械自動閉鎖裝置,包括鋼絲繩、一對定滑輪、結構框架、一對實心重錘,其特征是,還包括自鎖銷,所述定滑輪設置在結構框架上部兩側,鋼絲繩一端連接連接風門連桿,另一端穿過定滑輪固定懸掛連接實心重錘、所述自銷鎖設于框架中部兩實心重錘中間。本發明的優點在于,利用重錘自重,通過自鎖銷將鋼絲繩拉緊,防止另一風門開啟,到達自鎖效果,本裝置結構簡單,造價成本低。
煤礦風門機械自動閉鎖裝置適用于煤礦井下行人與行車風門之間,能夠極大程度上減少風門漏風,避免因風門同時開啟造成的風流短路現象,提高礦井的有效風量,確保礦井通風系統的可靠、穩定。井下風門因行人行車導致同時打開的違規情況時有發生,風門同時打開擾亂了正常的通風系統,造成風流短路、風流紊亂,引起局部地點無風或微風或瓦斯積聚,進而引起大的礦井事故,為礦井的安全生產帶來隱患。
一種煤礦風門機械自動閉鎖裝置,包括鋼絲繩、一對定滑輪、結構框架、一對實心重錘,其特征是,還包括自鎖銷,所述定滑輪設置在結構框架上部兩側,鋼絲繩一端連接風門連桿,另一端穿過定滑輪固定懸掛連接實心重錘,所述自銷鎖設于框架中部兩實心重錘中間。 [0005] 根據所述的煤礦風門機械自動閉鎖裝置其特征是,所述自鎖銷為圓扇形,所述圓扇形兩直邊設有自鎖缺口。
風門機械自動閉鎖裝置優點在于,利用重錘自重,通過自鎖銷將鋼絲繩拉緊,防止另一風門開啟,到達自鎖效果,本裝置結構簡單,造價成本低。
