氣動閉鎖裝置的組成結構

作者：礦用風門來源：互聯網

氣動閉鎖裝置適用于礦用風門,手動無壓風門,平衡無壓風門上防止兩道風門同時開啟導致風流短路。

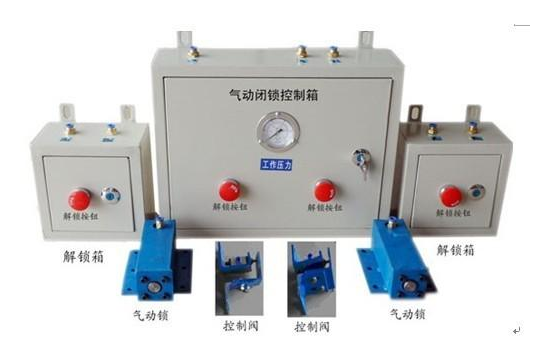

氣動閉鎖裝置,包括安裝在門A上的解鎖閥A,聯動件A和磁控閥A,以及安裝在門B上的解鎖閥B,聯動件B和磁控閥B,磁控閥A和磁控閥B通過三通管同時連接控制氣源,氣路經磁控閥A后還經解鎖閥B連接聯動裝置B,氣路經磁控閥B后還經解鎖閥A連接聯動裝置A,聯動裝置A和聯動裝置B分別設有氣缸,氣缸前端設有控制所在門的開閉的插銷,門A上還安裝有用于感應門的開閉的磁感應件A,門B上還安裝有用于感應門的開閉的磁感應件B.本實用新型的有益效果是,不需要電,無安全隱患,高,低瓦斯礦均可使用.閉鎖效果好,性能可靠,使用壽命長,有效防止兩道風門同時開啟時風流短路.
