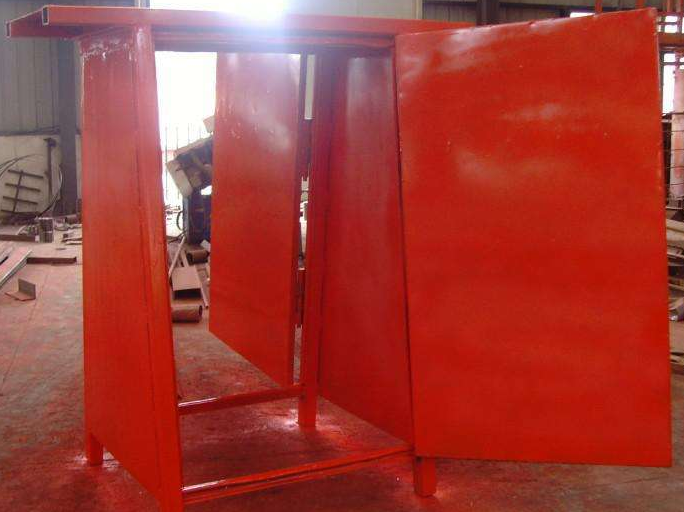

名稱:礦井泄壓風門
分類:礦用風門
咨詢熱線:13345287774
聯系我們
詳細說明:
一種抗氣流沖擊能力增強的礦井泄壓風門,包括門墻(1)和門扇(2),門扇的一側與門墻鉸接在一起,門墻上開有門洞,且門洞的輪廓尺寸小于門扇,使門扇只能朝一個方向打開,在門扇與門墻的周向接觸面上設置有彈性材料(3),門扇上開有泄壓孔,泄壓孔通過對應設置的泄壓孔蓋(4)遮蓋,泄壓孔蓋鉸接在門扇上,泄壓孔蓋的開啟方向與門扇的開啟方向相反,且泄壓孔蓋只能單向開啟,泄壓孔蓋的開啟壓力大于正常通風條件下門扇前后兩側的壓差,在泄壓孔蓋與門扇之間設置有泄壓孔蓋回位裝置(5)。該風門結構簡單、成本低,能顯著提高抗氣流沖擊能力,確保礦井安全。

風門(包括普通風門和防突風門)是礦井主要通風設施之一,它具有隔斷通風氣流、防止風流短路、合理分配風量、控制礦井災害等功能,是礦井安全生產的重要保障。
當礦井發生煤(巖)與瓦斯(二氧化碳)突出、瓦斯爆炸、沖擊地壓、大面積頂板冒落等災害時,礦井風門往往會面臨高速氣流的沖擊,使其結構產生大的塑性變形而導致局部或整體發生斷裂或位移,失去原有的隔斷作用,使礦井正常通風系統受到破壞。特別是當煤與瓦斯突出災害發生時,風門破壞使瓦斯擴散至其他采區甚至全礦井,從而威脅整個礦井安全。
大幅度提高風門強度能夠提高風門的抗沖擊性能,例如將風門改為鋼制風門或增加風門厚度,但該方法成本高,而材料的利用效率低,不適合大規模推廣應用
為解決以上技術問題,本發明提供的一種抗氣流沖擊能力增強的礦井泄壓風門,包括門墻(1)和門扇(2),所述門扇(2)的一側與門墻(1)鉸接在一起,所述門墻(1)上開有門洞,且門洞的輪廓尺寸小于門扇(2),使門扇(2)只能朝一個方向打開,在門扇(2)與門墻(1)的周向接觸面上設置有彈性材料(3),其特征在于:所述門扇(2)上開有泄壓孔,泄壓孔通過對應設置的泄壓孔蓋(4)遮蓋,所述泄壓孔蓋(4)鉸接在門扇(2)上,泄壓孔蓋 (4)的開啟方向與門扇(2)的開啟方向相反,且泄壓孔蓋(4)只能單向開啟,泄壓孔蓋(4) 的開啟壓力大于正常通風條件下門扇(2)前后兩側的壓差,在泄壓孔蓋(4)與門扇(2)之間設置有泄壓孔蓋回位裝置(5)。
針對可能承受破壞性沖擊載荷的風門,在門扇上開設1個或多個泄壓孔。泄壓孔蓋預設開啟壓力,當風門承受壓力小于泄壓孔蓋開啟壓力時,泄壓孔處于密封狀態;當風門承受壓力大于泄壓孔蓋開啟壓力時,泄壓孔蓋自動開啟泄壓,泄壓孔蓋開啟方向與門扇的開啟方向相反,直至風流作用在門扇上的力小于泄壓孔蓋的開啟壓力時,泄壓孔蓋自動關閉。
