智能無壓光控自動風門工作流程水平主回風巷,共有三道通車門。都延時7s自動進入關門過程實現了光控自動化,對其中兩道進行了電氣閉鎖保證它們不能同時打開。光控自動通車門由光控部分、電控部分、傳動部分、保護聯鎖部分組成
智能無壓光控自動風門特點:
1、紅外照射感應物體,實現風門自動開啟。
2、無需再設反向風門
3、密封效果好,防止風門夾傷礦工
4、省時高效
1、風門的道數:為了防止風流短路使礦井一部分的即定通風系統遭到破壞,風門的數目不應少于兩個,兩個風門的性質當一道風門打開時另一道風門是關閉狀態,有效防止風流亂竄;
2、風門安裝距離:各風門間的距離應大于列車的較大長度。
3、風門安裝時注意事項:如果巷道放設有鐵軌,則必須設法防止經過門坎漏風。連接入風井與排風井的巷道,應設置兩個混凝土擋風墻或磚擋風墻,每道擋風墻上應設兩風門。

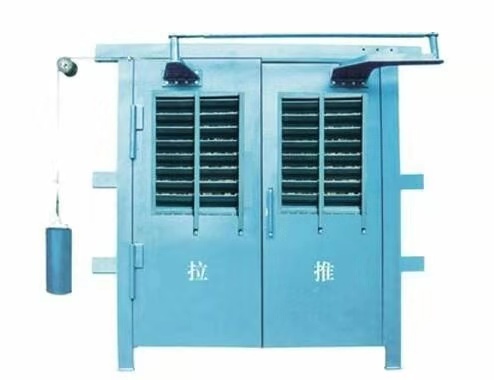

光控電動自動風門鋼結構形態,兩扇為一組,也就是一套。當礦工經過時,一套開啟,另一套是要關閉的,也就是為了防止風向混亂。同時,電控氣動自動風門,也是為了利用風壓開啟風門更加省力。
智能無壓光控自動風門工作流程
1光控部分
由接收頭、控制板構成。接收頭內有一只高靈敏度二極管。當它接收到礦燈的照射后,光敏二極管導通,給電壓比較器一個電壓信號。經電壓比較器比較后使延時電路工作輸出一個高電電路使驅動電路能夠維持10s鐘自動復位。驅動電源與電機接通,與開門不同的電源線的相與相被
電路使電控部分的中間繼電器動作
2工作過程
電控部分由兩交流接觸器、三個中間繼電器兩個行程開關、兩個過卷保護開關、一個主變壓器個輔助變壓器以及風門聯鎖開關組成
3開門過程
在開門過程中,J斷開,線圈關閉,開關GT斷開,即關門的接觸器線圖得不到電不能吸合。同時由于Jx的吸合輔助聯鎖觸點J斷開,實現主接觸器的電器聯鎖,風門被打開時,關門開關閉合
同時打開的聯鎖控部分發出信號后J線圈得電觸點J閉2,4過卷保護合,繼電器J得電觸點J閉合,主繼電J得電,主 當開門停止,行程開關失效發生過卷時,過卷開觸點J閉合,將127V主電源與電機接通,風門拉關動作,切斷開門接觸器線圈主回路保證風門不被光控自動風門(礦用光控全自動無壓風門)工作流程
