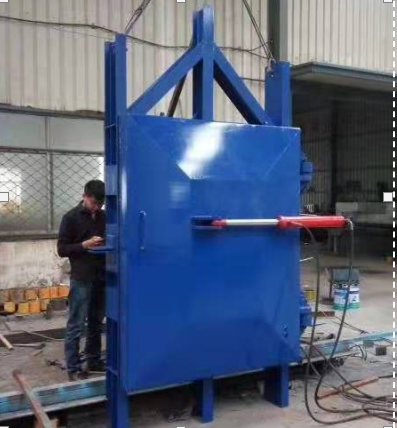

礦用MMB遠程控制防水防火密閉門裝置的組成:
電控液壓密閉門主要由:液壓站、紅外線感應器、電控按鈕、聲光報警器、油缸、接線盒,自動控制裝置,主機遠程控制系統,密閉門門體組成。
2.門體技術參數:
防火防水密閉門門框采用250槽鋼,12mm厚的筋板焊接而成,顏色:橘紅色漆/灰色;
MMB防火防水密閉門簡介
在煤礦井下主排水泵與主變電所硐室之間使用;采區變電所、帶式傳送機、絞車配電電氣設備、變壓器硐室、架線電機車庫、蓄電池電機庫、消防器材庫、交流室和充電室等各種硐室、材料庫處。主要起到隔離人員的作用,目的是防止非專業人員進入重要場所;另外在危險環境下能夠起到隔離火源的作用,防止火險的蔓延。
4.遠程部分技術指標
1)紅外線感應器控制模式:當?shù)V車或人由外向內經過密閉門時,發出開門信號,礦用自動控制裝置系統主機PLC控制器發出指令,液壓站的電機開始運轉,同時電磁閥開始執行液壓油換向流動,液壓缸推桿拉回使密閉門門扇打開,聲光報警器執行動作,綠燈亮,并伴有聲音報警提示“密閉門打開,請注意安全”;當行人或礦車行車經過密閉門后,間隔一定的時間后密閉門開始自動關閉(此風門處于打開狀態的時間的長短可在PLC控制器的程序里設定與修改。
2)電控按鈕控制模式:
當紅外線感應器或光控感應器出現問題時,行人或礦車駕駛員經過密閉門時可以使用手動電控按鈕來開閉風門。
為了安全,當按下電控按鈕后,只有等到再次按下按鈕,密閉門才執行關閉的命令。
3)遠程控制模式
1.多任務監控平臺功能:本系統可同時對最多10套密閉門狀態進行檢測和遠程操控
2.便捷靈活的擴展功能:上位監控與主控PLC間采用TCP/IP協與議連接,主站與各個分站之間通過PROFINET網絡相互鏈接,保證了數據傳輸?shù)难附莺蛯?shí)時性,并預留了豐富便捷的擴展接口可以隨時擴展監控分站.
3.風門位置索引功能:對各套密閉門的監測和操控可通過地圖索引中的圖標自由切換.
4.手自遠程切換功能:每套密閉門監控均由”自動模式”,”手動模式”,”遠程模式”三種工作模式組成,各個工作模式之間可進行無憂動切換,每個密閉門分站可獨立設置工作模式,互不影響.
5.數據庫存儲功能:監控系統與SQL數據庫通過ADODB連接,對所監控的密閉門狀態,關鍵動作,關鍵數據進行歸檔并存入SQL數據庫中以供自身和第三方隨時調用查詢.
6.數據可視化功能:顯示區域可把”開門時長”,”關門時長”等關鍵數據以儀表和柱狀圖的形式進行顯示,更加生動和直觀.
7.用戶權限管理功能:相關參數的設置,遠程控制,界面切換需要登錄不同的用戶權限,保證了操作的安全性,降低誤操作率.
8.歷史趨勢功能:繪制關鍵數據的歷史趨勢圖,以點劃線的形式顯示出來,便于直觀的查閱近期的關鍵數據變化趨勢,分析系統的運行狀態.
9.對話框確認功能:在進行關鍵操作或數據存儲時彈出相應的對話框,確認之后操作生效,防止誤操作.
5.基本參數:
3.1電機的額并壓 AC380V 功率2.2KW
3.2電磁閥額定電壓 DC24V 功率5W
3.3聲光報警器額定電壓AC12V--AC24V
3.4功率5W
3.5紅外線感應器額定電壓 AC24V
3.6輸出信號高+24V
3.7電控按鈕額定電壓 AC12V---AC24V
3.8油缸最大推力 2000kg
