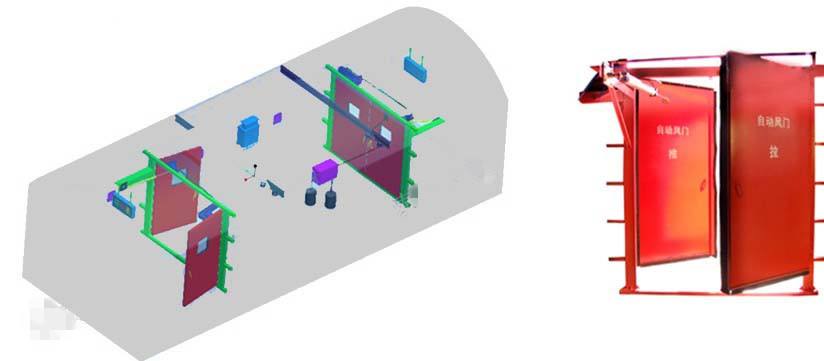

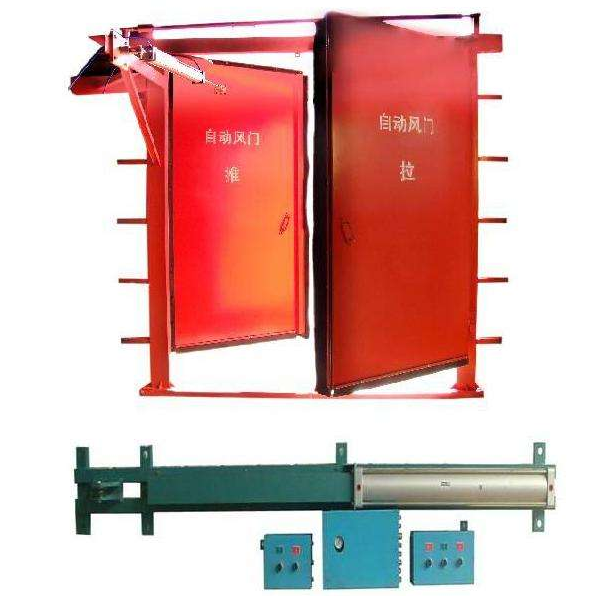

電動風門(4500×3500mm)電動液壓自動風門技術協議
5.2.1風門為同方向開關風門,門扇開啟角度不小于90°,風門1組為2道(雙開門,共4扇門扇)。
5.2.2風門開啟后凈通車尺寸:寬4500mm,高3500mm(凈尺寸不包括門板及門軸尺寸)。
5.2.3每扇門板為高強度竹膠板整張制作,不得拼接,經久耐用。門板表面刷醒目反光油漆,每道門板頂部噴安全標語;門板周邊要用鍍鋅白鐵皮包邊沿口,包邊寬度不小于50mm。
5.2.4每扇門板邊緣處須有不小于100mm
×48mm的槽鋼,槽內全長拱形加固,防止在使用過程中門板受負壓變形。
5.2.5每道風門門框(即頂底梁、立柱)采用 160
×80
×8mm 厚的優質方管制作。

5.2.6風門門板與門框采用軸承軸套連接,每扇門板連接軸套不少于3處,連接軸直徑不小于25mm,連接軸槽鋼必須與門板寬度一致,風門聯桿、直臂、彎臂、螺栓、軸承有足夠強度;風門門框、彎臂、門軸必須用螺栓連接,連接螺栓規格不小于M12,并帶全彈墊、平墊、螺母等。
5.2.7每道風門只有一扇門板頂部設置調節風窗1個,調節風窗規格為:600mm
×400mm,最大調節斷面600mm
×400mm;每道風門只有一扇門板上必須設高1.2m、寬0.7m的行人風門,行人風門下沿距電動風門門檻距離為300mm,行人風門應用螺栓固定在主風門門板上,行人風門門板應采用傾斜滑道式開關,滿足行人風門自動靈活關閉的要求;主風門門板和行人風門門板上要設有推拉風門的拉手,要求拉手位置安全合理,安裝方便。行人風門傾斜滑道終點處應加入限位裝置,防止行人風門開到位后夾傷人員。
5.2.8電動風門的開啟觸發條件為地感線加手動按鈕,兩者可以互相切換,當打開風門的信號觸發時,保證同一道風門的2扇門板同時同步開啟;電動風門的關閉觸發條件為從風門開啟時刻延時計時或手動按鈕,當關閉風門的信號觸發時,保證同一道風門的2扇門扇同時同步關閉;同一組風門的2道風門必須實現閉鎖;觸發手動按鈕開啟后需手動觸發按鈕關閉。
5.2.9風門上應配有開關傳感器,當系統電源停電后,有一道風門未關閉,恢復供電后,第一時間執行打開的風門自動關閉。
5.2.10每組風門配備電動液壓控制裝置1套(包括液壓泵站、油管、綜保、開關等附屬裝置),各電控裝置的泵站、電機、開關、綜保、按鈕、接線盒、語音報警器、車輛檢測器、信號燈等必須有防爆合格證、產品合格證、礦用產品安全標志證,各組件的數量根據風門實現的開閉功能確定,實現風門開閉自動化。電控裝置安裝孔應與風門配套,并要求安裝、操作簡單,方便維護。
5.2.11各電控裝置的型號:電機功率應與液壓泵站配套,不低于4KW,礦用隔爆型磁力啟動器(QJZ-60,0.38/0.66)、綜保(ZBZ-4.0(2.5)0.66/1.14)、油管(直徑不小于13mm)、接線盒(四通本質安全型)、車輛檢測器(DC24V)、信號燈(DC24V)。
5.2.12風門力學結構合理,液壓泵站能力與油管、油缸、風門自重、所承壓力相匹配,不得出現因供油管直徑小或電機功率低而造成風門開關時間較長,開啟和關閉時間不大于15秒;風門門框立于墻體正中,保證風門開啟或關閉狀態時彎臂等部件不能嵌入墻體(墻體厚度為0.75m)。
5.2.13 風門頂梁裝有全長限位擋板,材質為3mm厚鋼板,寬度50mm,擋板上應有氈條;底檻中部裝有高度100mm限位擋板,材質為25mm厚鋼板,寬度150mm,擋板可拆卸。
5.2.14根據GB8624-2012《建筑材料及制品燃燒性能分級》,竹膠板燃燒性能等級達到B1級,產煙量附加等級達到s1級,燃燒滴落物/微粒附加等級達到d0級,產煙毒性附加等級達到t1級,并附檢驗報告。根據GB/T17657-2013《人造板及飾面人造板理化性能試驗方法》試驗,竹膠板含水率≤15%,吸水厚度膨脹率≤10%,靜曲強度≥50MPa,彈性模量≥5000MPa,沖擊韌性≥50KJ/㎡,并附檢驗報告;每扇風門門板上部配備有足夠強度的起重環,滿足風門安裝時起吊門板要求。
5.2.15風門門板與門框、門板之間應有雙道橡膠密封壓條(D型),經久耐用,門板關閉時嚴密不漏風;門板與底檻間應裝有線膠橡膠板,厚度5mm。橡膠板應使用4mm×20mm扁鐵配套不銹鋼十字沉頭自攻螺絲釘固定,螺釘固定間距保持在200mm~250mm。橡膠板過門縫后余留長度不小于80mm,在巷道負壓作用下,橡膠板密封條能封堵門縫,保證嚴密不漏風。

5.2.16風門門板要求噴顏色為桔黃色磁漆,色號為022,風門門框要求噴顏色為翠綠色磁漆(與察哈素煤礦現有風門顏色一致)。
5.2.17每套風門電控裝置具有遠程控制功能,預留光轉機交換接口2個,能與電腦連接修改程序。
5.2.18礦用隔爆兼本安型PLC風門電動自動控制系統、電控箱應配有袖珍型紅外線遙控器,遙控器可調試控制程序或時間,調整程序應為中文顯示,按鍵便于操作。
5.2.19防爆信號燈屏幕(LED)尺寸為400mm×300mm,可顯示開關門倒計時,屏幕字體、顏色可設置,信號燈裝置應與風門電動控制裝置相匹配。屏幕內容可編輯,開門時屏幕顯示綠色,對面屏幕顯示紅色,每組風門配套2個防爆信號燈屏幕(LED)。
5.2.20風門油缸長度不少于1200mm。
5.2.21每組風門需另外(除風門自帶一套)配套同等壓力、直徑的各類油管2套。
5.2.22 每臺油缸上需配套油缸保護皮套,防止粉塵和雜物進入損壞油缸,風門開關時保護皮套能伸縮靈活,兩端口采用松緊帶制作,風門開關時不受影響,保護皮套拆卸方便,每臺油缸保護套配備不少于5件。
