名稱：礦用無壓透視風門
分類：礦用無壓風門
咨詢熱線：13345287774
聯系我們
詳細說明：
礦用無壓透視風門，它包括門板、門框、門梁，門框為風門兩側邊框，門梁橫于門框頂部并與門框固定連接，門板與門框轉動連接，其特點是：門板為兩扇，門板上開有透視窗，兩扇門板為反向?qū)﹂_形式，每扇門板上部固定有彎板、直板，橫向的連桿的兩端與彎板與直板轉動連接，彎板、直板與連桿構成連桿傳動機構。本裝置開門時比較輕松、省力；此外使其拆卸方便，可以不損壞墻體進行更換。

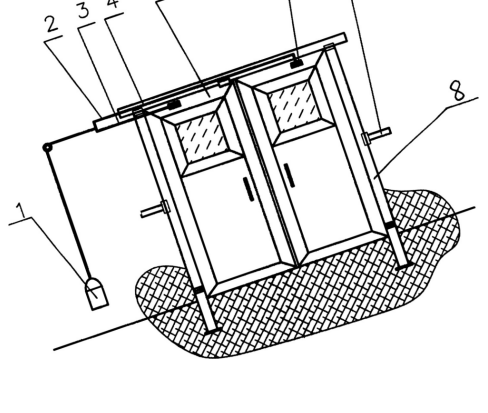

一種礦用無壓透視風門，它包括門板5、門框8、門梁4，門框8為風門兩側邊框，門梁4橫于門框頂部并與門框固定連接，門框8與門梁4上設計凸出的耳狀連接片，連接片間通過螺栓固定，門框側邊及底部與被固定于墻體及地面的門框固定件7通過耳狀連接片以螺栓連接。在門板上的彎板3通過滑輪機構與一墜錘1相連。門板5與門框8轉動連接，門板5為兩扇，兩扇門板為反向?qū)﹂_形式，門板上開有透視窗，每扇門板上部固定有彎板3、直板6，橫向的連桿2的兩端與彎板3、直板6轉動連接，彎板3、直板6與連桿2構成連桿傳動機構。在每一門板的兩面及其四周外緣鑲有起氣密作用的橡膠板。門梁上安裝有擋板限位機構。
1、一種礦用無壓透視風門，它包括門板（5）、門框（8）、門梁（4），門框為風門兩側邊框，門梁（4）橫于門框（8）頂部并與門框固定連接，門板（5）與門框（8）轉動連接，其特征在于：門板（5）為兩扇，門板上開有透視窗，兩扇門板為反向?qū)﹂_形式，每扇門板上部固定有彎板（3）、直板（6），橫向的連桿（2）的兩端與彎板（3）與直板（6）轉動連接，彎板（3）、直板（6）與連桿（2）構成連桿傳動機構。
2、根據權利要求1所述的無壓透視風門，其特征在于：門框（8）與門梁（4）上設計凸出的耳狀連接片，連接片間通過螺栓固定，門框（8）側邊及底部與被固定于墻體及地面的門框固定件（7）通過耳狀連接片以螺栓連接。
3、根據權利要求1所述的無壓透視風門，其特征在于：在門板上彎板（3）通過滑輪機構與一墜錘（1）相連。
4、根據權利要求1或2或3所述的無壓透視風門，其特征在于：在每一門板（5）的兩面及其四周外緣鑲有起氣密作用的橡膠板，門梁（4）上安裝有擋板限位機構。
