詳細說明:

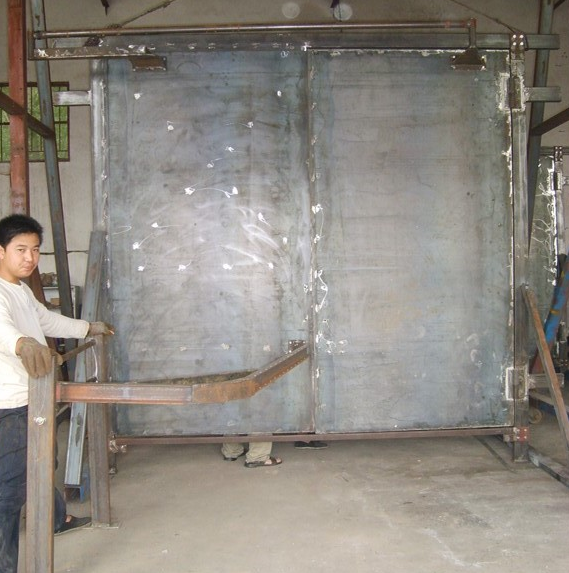

ZWM型撞桿式無壓風門是利用風壓平衡原理,兩扇風門逆向同步開啟,兩合風門安裝有平衡機構,巧妙的把作用在風門上的負壓通過平衡機構轉化為一種內力,實現聯動,當其中一合風門運動方向與礦井通風壓力相同時,另一合風門則逆風向運動,兩合風門所受的動力和阻力相等,方向相反,實現了風壓平衡,僅需較小的外力就可開關風門。同時增加了滑道和撞桿,利用礦車或機車的側邊擠壓風門撞桿,使撞桿在滑道中運行,將門打開。行人或車輛通過后,通過風門配重可實現風門自動關閉,在風門關閉過程由于兩合風門風壓平衡,膨脹輕微,作用力小,風門不易變形。

撞桿式無壓風門的優點
a)利用風壓平衡原理,兩合風門實現聯動,僅需較小的外力,約200 N左右,即可打開風門,解決了人力開啟風門困難的問題。
b)因?yàn)轱L(fēng)壓平衡原理,風門關閉過程中碰撞輕微,風門不易變形,因此,對風門的強度要求較低,所用鐵皮薄,具有外觀小巧、美觀、安裝運輸方便等特占
c )兩合風門接觸嚴密,不變型,雙向密封,漏風量小
d)兩合風門實現聯動,雙向隔風,無須再設反向風門。
e)閉鎖器采用彈簧復位、圓盤凸輪制動原理,當一道風門輕微開啟后,另一道風門就能實現完全閉鎖,避免了兩道風門的同時開啟。該裝置鋼絲繩始終處于張緊狀態,避免了單純采用鋼絲繩直拉時突然繃緊傷人的隱丿、以串0、0
撞桿式無壓風門取得的效益。
a)大幅度降低了高負壓通風礦井風門開啟時所需的外力,解決了單個職工無法安全開啟風門的問題。
b)避免了風門關閉過程中在高負樂作用下的劇烈碰撞,有效降低了風門和墻體在外力作用下的破損,大人減少了維修工作量。
c)風門始終處于完好狀態,關閉嚴密,雙向密封。與傳統單開風門相比漏風量減少了50%。 要在風門附近逗留
d)利用車輛側邊碰撞風門撞桿開啟風門,減少 d)定期對風門墻體進行安全檢查,進行防銹、密了電機車通過風門時需停車開啟風門的環節,并且不 封處理需要專職跟車工,只需機車司機一人就可完成該項工 e)車輛應輕輕撞擊風門撞桿,建議擠撞速度小作。既減少了工作環節,提高了單班風門過車數量,又節約了人力資源
e)閉鎖器靈敏可靠,切實做到了完全閉鎖。避 于0巧s,最好小于0 · 1 m/so免了人為因素開啟和故意松動鋼絲繩破壞現象。 在高負壓礦井中,傳統的單開式風門不但開啟困
f)在電機車行駛過程即便出現剎車失靈和人為操作失誤等意外情況,也可避免機車碰毀風門。
