名稱:手動無壓風門
分類:礦用無壓風門
咨詢熱線:13345287774
聯系我們
詳細說明:
無壓風門與普通手動無壓風門一樣主要用于煤礦井下進回風巷和主要進回風巷之間每個聯絡巷中。礦用無壓風門是目前我國煤礦井下較為理想的一種風門,他巧妙的將作用在風門上的風壓轉化為一種內力,利用平衡機構將其平衡掉;無壓風門結構獨特,簡單實用,并且質量上乘安全可靠。
手動無壓風門特點
1、無壓風門風門開啟力小,開啟力與風壓大小及風向無關;
2、雙向隔風,漏風量小,無需再設反向風門;
3、鋼質構造,結構簡單,堅固耐用;
4、關閉平穩,安全可靠;
5、防火性能好,能有效阻止皮帶運輸巷可能發生的火災,防止火災及有害氣體進入其它巷道;
6、壓力平衡式風門既能手動聽操作,也可動力操作,如再加一套控制系統,可實現風門的自動開啟;
7、兩道風門之間可實現相互閉鎖。

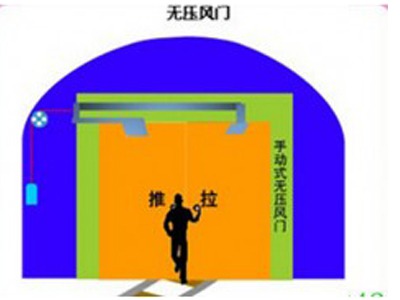

手動無壓風門原理
無壓風門采用壓力平衡原理,每道風門為雙扇鋼制門框,異向同步開閉,運用連桿平衡機構,把作用在風門上的壓力通過連桿平衡結構轉化為一種內力,并得到了平衡,保證了風門打開時省力,方便靈活。另外,在風門開啟方向門梁的異側固定擋板。同時,通過配重塊產生的牽引力實現風門自動I關閉。
手動無壓風門參數
風門開啟形式:異向同步開閉。
手動開啟力:150N左右。
門扇開啟角度:>=90度。
手動無壓風門概述
平衡無壓風門是礦井通風系統中極為重要的安全設施。目前,舊式風門采用的單扇門結構,在風壓較大的情況下,開啟力大,容易傷人。平衡無壓風門從根本上解決了風門存在的安全隱患,將單扇風門設為聯動的雙扇結構。利用四邊平衡原理,使兩頁門扇開閉連動,通過平行兩連桿傳遞作用,使開門時的風阻為零。
手動無壓風門制作工藝
1. 采用加厚方管和優質鋼板。
2. 彎臂加厚,防變形。
3. 鋼化玻璃,效果好。
4. 優質柔軟的封條,耐磨度是普通橡膠的8倍。
5. 開啟角度可以大于90度。
