ZTK127 礦用推車機用電控裝置產品概述

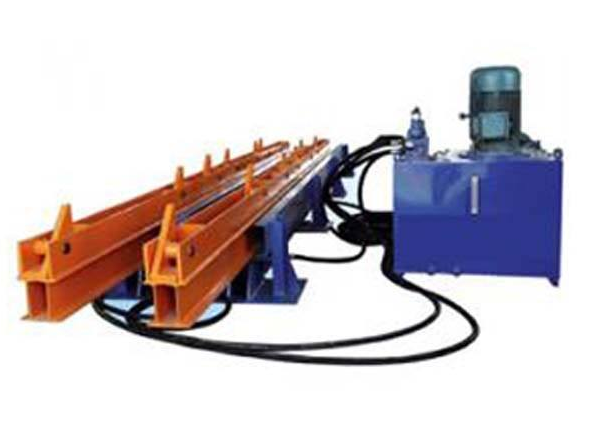

ZTK127 礦用推車機用電控裝置（以下簡稱裝置），適應于銷齒推車機，在井底車場的
平巷使用。
2 、型號及裝置組成
2.1 裝置組成（見附錄）
本裝置是由礦用本安型操作臺、礦用隔爆兼本安型控制箱、礦用本安型霍爾傳感器、礦用本安型位置傳感器、礦用本安型紅外發射器、礦用本安型紅外接收器、礦用本安型熱釋電傳感器、礦用本安型顯示器、隔爆型電磁鐵、礦用電纜等設備組成。
3 、環境條件
a）環境溫度：0℃～40℃；
b）大氣壓力：86kPa～106kPa；
c）環境相對濕度：不大于 95%（+25℃）；
d）無淋水、積水的場所；
e）無腐蝕性介質；
f）具有甲烷混合物及煤塵爆炸危險的環境中。
4 、電氣性能
4.1 最大監控容量
裝置由 1 臺礦用本安型操作臺、1 臺礦用隔爆兼本安型控制箱、2 個礦用本安型霍爾傳感器、2 個礦用本安型位置傳感器、2 個礦用本安型紅外發射器、2 個礦用本安型紅外接收器、1 個礦用本安型熱釋電傳感器、1 個礦用本安型顯示器、1 個隔爆型電磁鐵組成。控制箱與操作臺、傳感器、發射器、接收器、顯示器之間的最大傳輸距離為 100m，控制箱與電磁鐵之間的最大傳輸距離為 10m。
4.2 基本功能
a）顯示功能
控制器發出“關”字信號的高電平，顯示器“關”字亮紅燈；控制器發出“開”字信號的高電平，顯示器“開”亮綠燈。
b）控制功能
當裝置中控制箱接收到操作臺上的信號時，控制箱控制隔爆型電磁鐵動作，控制液壓馬達正轉反轉。
c）報警功能
裝置中顯示器接收到報警信號，發出語音報警信號，聲音強度大于 85dB，光信號 20m遠處清晰可見。
d）人機閉鎖功能
①工作區域內礦用本安型熱釋電傳感器檢測到人員，裝置無法開啟，顯示器發出報警聲音。
②裝置工作時，電子柵欄（礦用本安型紅外發射器、礦用本安型紅外接收器組成）檢測到有行人闖入工作區，裝置停止工作，顯示器發出報警聲音。f）限位功能在推車機行程兩邊設置限位位置傳感器，當限位位置傳感器動作時，閉鎖設備，裝置停止工作，顯示器發出報警聲音。
g）速度調節功能
3
裝置中礦用本安型霍爾傳感器可以測定推車機運行速度，推車機超過設定速度（加速度≤0.5m/s 2 ，速度≤5m/s）時，閉鎖設備，裝置停止工作，顯示器發出報警聲音。
5 、安裝
5.1 安裝前準備工作
5.1.1 必須認真閱讀裝置及各種設備使用說明書，檢查裝置各種設備主要技術參數是否與說明書要求一致，檢查標志和其它標志是否齊全。
5.1.2 對裝置各種設備進行電氣和機械方面的全面檢查。
5.1.3 對裝置各種設備進行通電檢查和功能試驗，試驗正常后方可進行安裝。
5.2 裝置安裝
5.2.1 按設計圖紙要求進行電氣及機械設備的安裝。
5.2.2 安裝礦用電纜必須制定安全措施。
6 、保養與維護
a）保持設備表面光潔，以防雜物進入設備內部；
b）定期檢查裝置的運行是否有效和可靠，發現異常應及時斷電排查；
c）定期檢查裝置的電纜是否有破損現象，接線是否有松動，如有問題盡快進行處理；
d）定期檢查緊固螺栓是否出現松動，電纜引入裝置是否夾緊，如發現松動應及時擰緊；
e）定期檢查隔爆面是否碰傷、銹蝕。
7 、包裝、運輸、貯存
7.1 包裝、運輸注意事項
本產品采用木箱包裝，包裝后的產品在避免日曬、雨雪直接淋襲、避免跌落、碰撞、強震的條件下，水運、陸運、空運均可。
7.2 貯存注意事項
包裝后的設備應存放在環境溫度-10～60℃，相對濕度不大于 85%，干燥、通風、無酸、
無堿或其它腐蝕性、爆炸性、易燃性氣體、無破壞性沖擊、振動以及不受灰塵或雷雨侵害等的貯存點。
8 、注意事項及檢查內容
8.1 注意事項
a）裝置適應于銷齒推車機，在井底車場的平巷使用，不能在巷道長距離使用，最多只能推 2 節礦車，人工托掛鉤需要在裝置閉鎖的情況下進行；
b）推車機的加速度和速度規定：加速度≤0.5m/s 2 ，速度≤5m/s；
c）嚴禁井下帶電開蓋，安裝或維修時務必切斷電源；
d）安裝時確保連線與端子排螺絲上緊，無松動；
e）檢修時應注意防止失爆（注意不要碰壞隔爆面、接線盒蓋板的緊固、不得丟失引入裝置中的密封圈，注意適當擰緊壓緊螺母等）；
f）維修時不得改變產品本安電路和與本安電路有關的元器件的電氣參數，規格和型號；
g）本安產品不得隨意與其它未經聯檢的設備連接，不得隨意改變配置。
