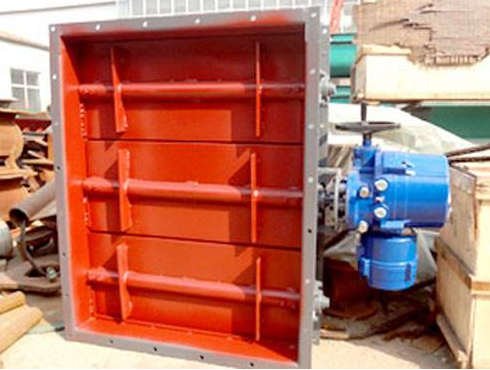

名稱：矩形調節風門
分類：礦用設備
咨詢熱線：13345287774
聯系我們
詳細說明：
矩形調節風門用于鍋爐煙風管道中調節工質流量，在葉片轉動90度，通過不同的工質流量，以此來控制系統中工質的壓力、溫度、數量等參數。該風門具有轉動靈活、調節性能優良的特點。
矩形調節風門結構簡介：
☆擋板為菱形結構，可有效降低風阻
☆擋板為對開式開啟，可有效調節介質流量
☆軸封處設有密封風接口，通風后，可杜絕外漏
矩形調節擋板門主要技術參數：
☆ 可承受工作壓力P≤50KPa
☆ 可承受工作溫度T≤400℃
☆ 工作介質：空氣或煙氣
☆ 風門全閉狀態下的泄露率：≤1.5%
所有擋板門另配有指示全開或全閉的限制開關。這些限制開關不受配有驅動裝置的開關的限制。在行程的每端配有限制開關，并且直接指示板片的位置。8）煙氣擋板門有開/關功能。電動執行器的速度滿足電站和引風機的運行要求。擋板門的電氣執行器從全開到全關速度為75秒。
矩形調節風門必須存放在干燥的水平表面上，即在平整的地面加方木支撐，支撐點在擋板門四周的框架上，擋板門四周應有必要的防護措施，以防止碰撞損壞等，帶有不銹鋼部件的擋板門，密封，金屬板襯里等必須保護起來，避免損傷，支撐間的距離必須適當以避免擋板門偏斜，擋板門與地板之間必須有足夠的距離，避免擋板門擺臂等附件的干涉及污染。
矩形調節風門在規定的環境條件下可以長期安全，可靠，平穩地運行，并滿足各種性能和工作條件要求，特別是在水質較差的情況下，仍然可以平穩連續地工作。2.擋板門配有前后壓差測量裝置。供應商應給出每個擋板門的較大壓力差值。3.擋板門的有效流通面積不少于管道的橫截面積，應將擋板門的阻力減到很小;4.擋板門在設計流量時的壓力損失不超過0.5mH2O，當管道阻塞50％時，壓力損失不超過1.3mH2O。擋板門的設計應確保在壓差為100kPa時不會損壞濾芯。
