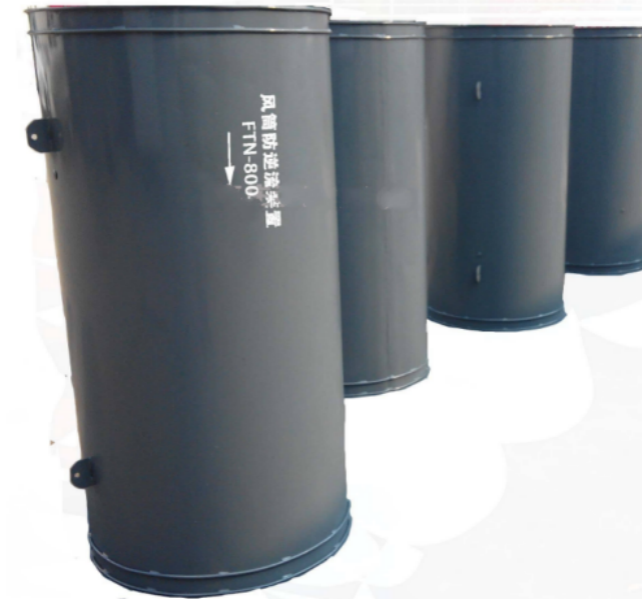

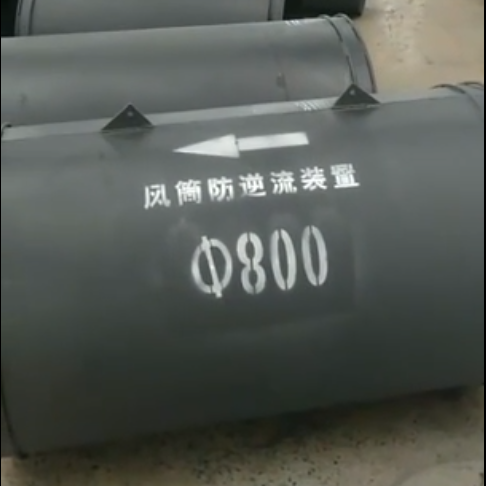

名稱:礦用防逆流鐵風筒
分類:礦用風機
咨詢熱線:13345287774
聯系我們
詳細說明:
礦用防逆流鐵風筒也叫反逆流裝置,是為了防止井下煤與瓦斯突出事故導致風流反向的發生,確保安全的生產,對井下所有風筒過風門鐵風筒段安裝的一系列反逆流裝置。該防逆流裝置主要材質是鐵的,起到阻止風向反流的左右。用于煤礦、隧道、井下局部扇風機進行正壓通風;配合通風設備廣泛應用于礦井掘進巷道抽排式通風及除塵、抽送瓦斯氣、機房、地下室、隧道、市政管道工程、機械造船工程、采礦通風設備、消防排煙等惡劣工作環境下的送風及排氣、集除煙塵之用。
礦用防逆流鐵風筒的用途
礦用防逆流鐵風筒主要針對當風機突然斷電,風筒內風量減少,瓦斯濃度增高,高濃度瓦斯等有毒有害氣體在風筒內逆流,排到巷道內造成安全隱患的問題而提出,主要技術方案是包括風筒,它還包括密封條、擋板、轉軸、拉簧、風葉,所述的轉軸設置在風筒內的斷面直徑上,所述的擋板設置在風葉進風側風筒壁上,并在擋板上裝有密封條,在所述的風葉進風側分別設置拉簧,一端固定在風葉中部,另一端固定在風筒內壁上。本發明具有有效防止瓦斯濃度通過風筒逆流排放到巷道內,避免造成事故。
礦用防逆流鐵風筒結構
一種礦用瓦斯防逆流風筒裝置,包括風筒,其特征是:它還包括密封條、擋板、轉軸、拉簧、風葉,所述的轉軸設置在風筒內的斷面直徑上,所述的擋板設置在風葉進風側風筒壁上,并在擋板上裝有密封條,在所述的風葉進風側分別設置拉簧,一端固定在風葉中部,另一端固定在風筒內壁上。
與現有技術相比,在鐵質風筒內斷面直徑上焊接一轉軸,兩個近似半圓的防逆流風葉3與轉軸4形成轉動副,即兩風葉可繞轉軸作相對轉動;在風葉進風側風筒壁上,焊環狀擋板,并在擋板上裝上D型橡膠密封條。當風向逆流時,風葉向進風側轉動時,壓在密封條上,達到密封效果阻斷逆向風流。保證風向逆流時,兩風葉有一定的張開角度,在逆風和拉簧的雙重作用下,可迅速打開形成略小于風筒截面的圓,壓在環狀擋板的密封條上阻斷逆向風流。正常通風時,兩風葉受風壓作用克服拉簧拉力,轉動重合并垂直于風筒截面,拉簧伸長,影響風量風速很小,所以能夠有效的防止瓦斯通過風筒逆流排放到巷道內,避免造成事故的發生。
礦用防逆流鐵風筒工作原理
礦用瓦斯防逆流風筒裝置,包括風筒5,其它還包括密封條2、擋板3、轉軸4、拉簧1、風葉7,所述的轉軸4設置在風筒5內的斷面直徑上,所述的擋板3設置在風葉7進風側風筒5壁上,并在擋板3上裝有密封條2,在所述的風葉進風側分別設置拉簧1,一端固定在風葉中部,另一端固定在風筒內壁上。
礦用防逆流鐵風筒工作原理:如圖1所示,風機按照風向向風筒5送風,當風機突然停風,兩風葉在拉簧1拉力用下打開一定角度,并在逆流風作用下繞轉軸4轉動并壓緊密封條2,達到密封效果,起到防逆流作用,本發明通過吊環6安裝。
在正常通風狀態下,風壓克服拉簧1的拉力,使兩風葉轉動合在一起,風流順利通過。
