D:對旋:無(單機)
FBD系列礦用壓入式對旋軸流通風機,設計合理,機構緊湊,具有效率高,噪音低,節能效果明顯,運行平穩,風壓高,風量大,風量隨壓力的升高變化較小等特點,是礦井局部通風機的理想設備,主要用于含有瓦斯,煤塵等有*氣體的煤礦井下抽出式通風。
1、通風機采用YBF2系列風機用防爆型三相異步電動機為動力,防爆型為隔爆型,防爆標識為EXDI
2、通風機正常工作條件
A、環境溫度(-15到40度)
B、海拔不超過1000米
C、相對濕度不超過90%
D、無強烈振動和腐蝕氣體
E、安裝在有瓦*氣體**性**的煤礦井進風巷道中,與正壓風筒配套使用,做壓入式通風。

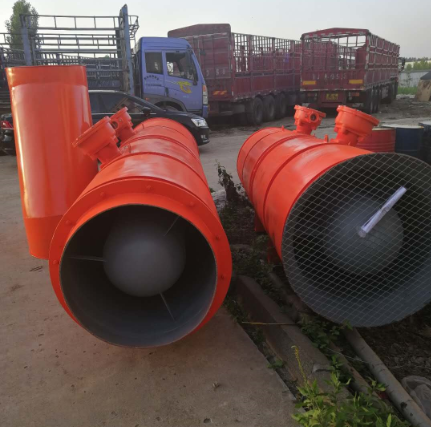

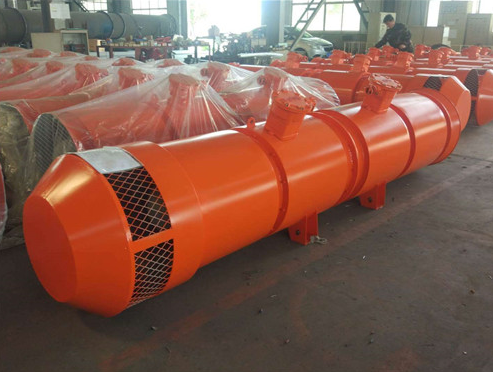

對旋局部通風機實拍圖:

傳動效率高。葉輪直接安裝在電機軸上,改變了保守的傳動結構,既避免了傳動裝置的頻繁損壞,消除了能量損耗,也提高了風機裝置的傳動效率,同時也提高了使用效率。
3、 對旋軸流礦用風機最高壓力點的壓力值較高,一般比普通帶后導的軸流風機的壓力高 1.2 1.3 倍 。
4、 靜壓效率高。由于采用對旋結構,減少了兩級工作輪之間中的導葉,降低了風機內部阻力損失,提高了風機的靜壓效率。
風門電磁閉鎖|礦用風門閉鎖裝置功能體現5 軸流對旋風機使用靈活。對旋風機兩級工作輪分別由兩臺電機驅動,因而對旋風機對應不同的使用狀態,可進行各式各樣的組合,使其中一級空轉可組成前導加動葉級或動葉加后導葉級,亦可配備一個靜葉作為附件,可以調節柵距以實現變風量調節。對旋風機可變轉速和兩轉子的轉速比來調節流量,這是對旋風機所特有的。
5、 軸流對旋風機,有良好的逆向送風性能,回風量可達到 60% 70% 送風量。由于對旋風機可以利用電機的反轉反風,既不需建擴散器和擴散塔,也不需建風機房和反風道,施工工藝簡單,因此可大大縮短工期。與其他風機相比,其輔助設備少,控制環節少,平安可靠性好,可節約 70% 土建工程費。
FBD礦用局部軸流通風機兩頭各有一臺功率不等的電機,低噪聲的還需要加在風機的兩頭各一個降噪的設備。這樣來控制聲音分貝的降低。
